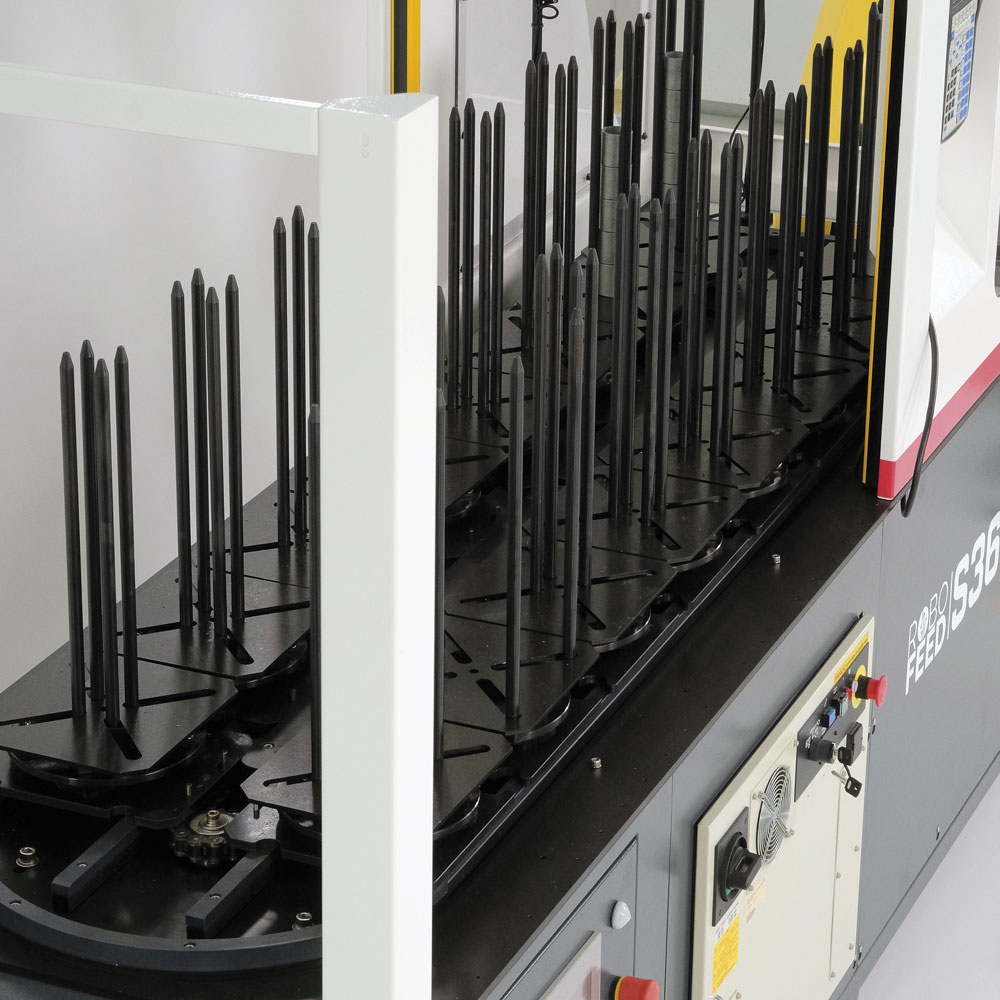

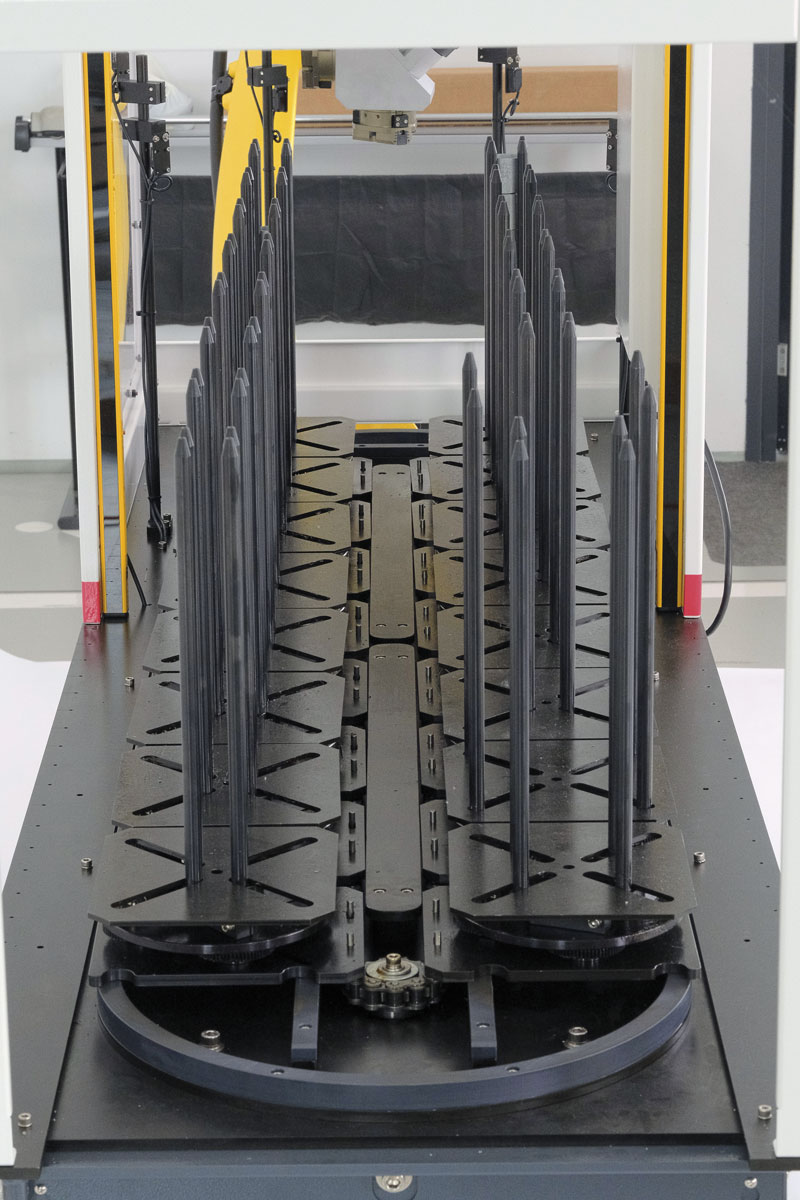

Il sistema di pallet rotativi consente di gestire fino a 18 stazioni garantendo importanti autonomie di lavoro.
Grande capacità di carico per un'elevata indipendenza operativa
Massima velocità di alimentazione della macchina utensile
Il ciclo produttivo può funzionare senza la supervisione continua dell'operatore
Carico e scarico pezzi impilabili senza fermo macchina
Facilità di programmazione tramite pannelli HMIe software sviluppato da Assistec
Pallet autocentrante a tre aste
Diametro pezzo: 20 mm – fino a 150 mm
Pallet autocentrante a quattro aste
Diametro pezzo: fino a 200 mm
Pallet autocentrante a quattro aste
Diametro pezzo: fino a 300 mm
Pallet autocentrante a quattro aste
Diametro pezzo: fino a 400 mm
Meccanica
Medicale
Alimentare
Movimento Terra
Aerospaziale
Automotive
Macchinari
| S10 | S11 | S12 | |
|---|---|---|---|
| Versione con robot | M-10 iD/12 | M-20 iD/25 | M-20 iD/35 |
| Numero pallet | 18 | 18 | 18 |
| Codice pallet | S1 | S1 | S1 |
| Diametro massimo regolazione pallet | fino a 150 mm | fino a 150 mm | fino a 150 mm |
| Altezza di carico pallet | 485 mm | 485 mm | 485 mm |
| Portata singolo pallet | 50 kg | 50 kg | 50 kg |
S10
| Versione con robot | M-10 iD/12 |
| Numero pallet | 18 |
| Codice pallet | S1 |
| Diametro massimo regolazione pallet | fino a 150 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S11
| Versione con robot | M-20 iD/25 |
| Numero pallet | 18 |
| Codice pallet | S1 |
| Diametro massimo regolazione pallet | fino a 150 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S12
| Versione con robot | M-20 iD/35 |
| Numero pallet | 18 |
| Codice pallet | S1 |
| Diametro massimo regolazione pallet | fino a 150 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
| S20 | S21 | S22 | |
|---|---|---|---|
| Versione con robot | M-10 iD/12 | M-20 iD/25 | M-20 iD/35 |
| Numero pallet | 16 | 16 | 16 |
| Codice pallet | S2 | S2 | S2 |
| Diametro massimo regolazione pallet | fino a 200 mm | fino a 200 mm | fino a 200 mm |
| Altezza di carico pallet | 485 mm | 485 mm | 485 mm |
| Portata singolo pallet | 50 kg | 50 kg | 50 kg |
S20
| Versione con robot | M-10 iD/12 |
| Numero pallet | 16 |
| Codice pallet | S2 |
| Diametro massimo regolazione pallet | fino a 200 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S21
| Versione con robot | M-20 iD/25 |
| Numero pallet | 16 |
| Codice pallet | S2 |
| Diametro massimo regolazione pallet | fino a 200 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S22
| Versione con robot | M-20 iD/35 |
| Numero pallet | 16 |
| Codice pallet | S2 |
| Diametro massimo regolazione pallet | fino a 200 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
| S30 | S31 | S32 | S33 | |
|---|---|---|---|---|
| Versione con robot | M-10 iD/12 | M-20 iD/25 | M-20 iD/35 | M-710iC/50 |
| Numero pallet | 12 | 12 | 12 | 12 |
| Codice pallet | S3 | S3 | S3 | S3 |
| Diametro massimo regolazione pallet | fino a 300 mm | fino a 300 mm | fino a 300 mm | fino a 300 mm |
| Altezza di carico pallet | 485 mm | 485 mm | 485 mm | 485 mm |
| Portata singolo pallet | 50 kg | 50 kg | 50 kg | 50 kg |
S30
| Versione con robot | M-10 iD/12 |
| Numero pallet | 12 |
| Codice pallet | S3 |
| Diametro massimo regolazione pallet | fino a 300 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S31
| Versione con robot | M-20 iD/25 |
| Numero pallet | 12 |
| Codice pallet | S3 |
| Diametro massimo regolazione pallet | fino a 300 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S32
| Versione con robot | M-20 iD/35 |
| Numero pallet | 12 |
| Codice pallet | S3 |
| Diametro massimo regolazione pallet | fino a 300 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S33
| Versione con robot | M-710iC/50 |
| Numero pallet | 12 |
| Codice pallet | S3 |
| Diametro massimo regolazione pallet | fino a 300 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
| S40 | S41 | S42 | S43 | |
|---|---|---|---|---|
| Versione con robot | M-10 iD/12 | M-20 iD/25 | M-20 iD/35 | M-710iC/50 |
| Numero pallet | 10 | 10 | 10 | 10 |
| Codice pallet | S4 | S4 | S4 | S4 |
| Diametro massimo regolazione pallet | fino a 400 mm | fino a 400 mm | fino a 400 mm | fino a 400 mm |
| Altezza di carico pallet | 485 mm | 485 mm | 485 mm | 485 mm |
| Portata singolo pallet | 50 kg | 50 kg | 50 kg | 50 kg |
S40
| Versione con robot | M-10 iD/12 |
| Numero pallet | 10 |
| Codice pallet | S4 |
| Diametro massimo regolazione pallet | fino a 400 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S41
| Versione con robot | M-20 iD/25 |
| Numero pallet | 10 |
| Codice pallet | S4 |
| Diametro massimo regolazione pallet | fino a 400 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S42
| Versione con robot | M-20 iD/35 |
| Numero pallet | 10 |
| Codice pallet | S4 |
| Diametro massimo regolazione pallet | fino a 400 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
S43
| Versione con robot | M-710iC/50 |
| Numero pallet | 10 |
| Codice pallet | S4 |
| Diametro massimo regolazione pallet | fino a 400 mm |
| Altezza di carico pallet | 485 mm |
| Portata singolo pallet | 50 kg |
