Robo feed Serie A, nell’ambito dell’industria 4.0 Ready, è la soluzione plug & play di Assistec con robot antropomorfo per l’asservimento di macchine utensili.

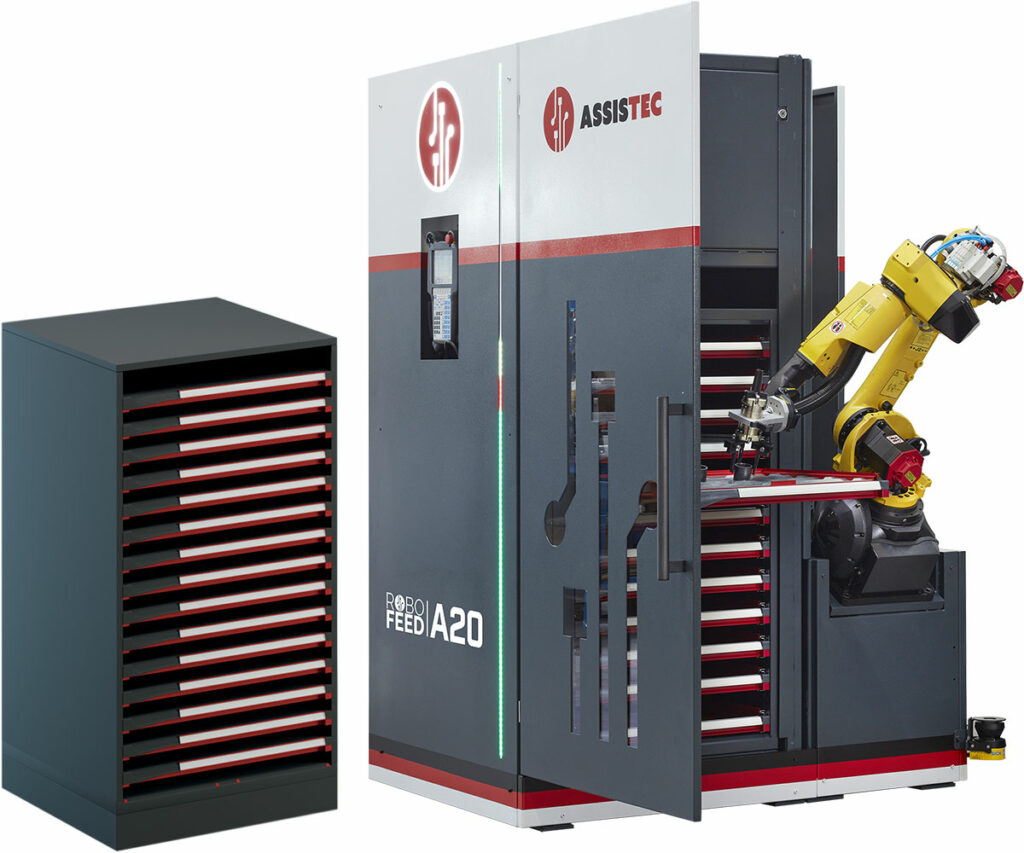

È disponibile sia con magazzino a cassettiera totalmente estraibile ed autoportante che con cassetti a doppia baia integrati nella struttura.
Le sue dimensioni compatte, oltre alla presenza di laser scanner che evita il montaggio di barriere fisiche di sicurezza, consentono l’installazione anche in presenza di spazi ridotti nell’officina: in questo modo è anche pienamente garantito il massimo accesso alla macchina utensile per riattrezzaggi o lavorazioni in manuale.
La cella robotizzata è caratterizzata da un magazzino a torre con 9 cassetti a estrazione bilaterale, sia lato robot che lato operatore, su cui vengono caricati i pezzi grezzi e scaricati i pezzi lavorati senza alcuna interruzione del ciclo di lavorazione. Ciascun cassetto, a cui l’operatore può accedere in tutta sicurezza per l’estrazione dei pezzi, ha una dimensione di 755 x 805 mm, un’altezza di 145 mm e una portata massima di 150 Kg: queste misure rendono il magazzino Robo feed uno dei più capienti tra le soluzioni compatte presenti sul mercato.
Il reparto ricerca e sviluppo di Assis-tec ha sviluppato una efficace soluzione completamente automatizzata per l’asservimento di macchine utensili. L’efficienza e l’affidabilità Fanuc è alla base delle nostre macchine Robo feed.
Il robot comporta un minimo ingombro pari a 1,3 mq di superficie occupata. Attraverso la combinazione di più robot preposti alle diverse fasi del processo produttivo è possibile migliorare il grado di automazione dell’intera linea di produzione.
Robo feed Serie A si presenta come la soluzione più adatta anche a lotti di lavorazione medio-piccoli, grazie al riattrezzaggio rapido dei cassetti e al software semplificato utilizzato per la gestione dei punti presa nel magazzino.
L’operatore, inoltre, è facilitato nell’individuazione dello stato dei cicli di produzione dalla presenza di segnali luminosi e la manutenzione della macchina è agevolata dall’apertura scorrevole del portellone laterale.
Nella sua dotazione standard, Robo feed Serie A è dotato di un cassetto per il deposito di un pezzo campione per il controllo qualità, a richiesta dell’operatore oppure a frequenza programmata.
|
|
|
|
|---|---|---|---|
| Robot installabili | FANUC M10 iD/12 12 kg – 1441 mm |
FANUC M20 iD/25 25 kg – 1831 mm |
FANUC M20 iD/35 35 kg – 1831 mm |
| Tipologia di magazzino | Cassettiera movimentabile con transpallet | ||
| Tipologia di cassetti | Ad estrazione totale lato robot | ||
| Numero di cassetti* | Massimo 16 | ||
| Dimensione singolo cassetto | 600x600 mm | ||
| Altezza utile cassetti* | Variabile in base al numero di cassetti | ||
| Portata magazzino* | Variabile in base al numero di cassetti | ||
| Portata singolo cassetto* | 50 kg | ||
| Superficie stoccaggio | Variabile in base al numero di cassetti | ||
| Peso totale* | 1000 kg, esclusa cassettiera | ||
| Dimensioni (LxPxH) | 155x108x222 cm | ||
| Robot installabili | FANUC M10 iD/12 12 kg – 1441 mm |
| Tipologia di magazzino | Cassettiera movimentabile con transpallet |
| Tipologia di cassetti | Ad estrazione totale lato robot |
| Numero di cassetti* | Massimo 16 |
| Dimensione singolo cassetto | 600x600 mm |
| Altezza utile cassetti* | Variabile in base al numero di cassetti |
| Portata magazzino* | Variabile in base al numero di cassetti |
| Portata singolo cassetto* | 50 kg |
| Superficie stoccaggio | Variabile in base al numero di cassetti |
| Peso totale* | 1000 kg, esclusa cassettiera |
| Dimensioni (LxPxH) | 155x108x222 cm |
| Robot installabili | FANUC M20 iD/25 25 kg – 1831 mm |
| Tipologia di magazzino | Cassettiera movimentabile con transpallet |
| Tipologia di cassetti | Ad estrazione totale lato robot |
| Numero di cassetti* | Massimo 16 |
| Dimensione singolo cassetto | 600x600 mm |
| Altezza utile cassetti* | Variabile in base al numero di cassetti |
| Portata magazzino* | Variabile in base al numero di cassetti |
| Portata singolo cassetto* | 50 kg |
| Superficie stoccaggio | Variabile in base al numero di cassetti |
| Peso totale* | 1000 kg, esclusa cassettiera |
| Dimensioni (LxPxH) | 155x108x222 cm |
| Robot installabili | FANUC M20 iD/35 35 kg – 1831 mm |
| Tipologia di magazzino | Cassettiera movimentabile con transpallet |
| Tipologia di cassetti | Ad estrazione totale lato robot |
| Numero di cassetti* | Massimo 16 |
| Dimensione singolo cassetto | 600x600 mm |
| Altezza utile cassetti* | Variabile in base al numero di cassetti |
| Portata magazzino* | Variabile in base al numero di cassetti |
| Portata singolo cassetto* | 50 kg |
| Superficie stoccaggio | Variabile in base al numero di cassetti |
| Peso totale* | 1000 kg, esclusa cassettiera |
| Dimensioni (LxPxH) | 155x108x222 cm |
|
|
|
||||
|---|---|---|---|---|---|---|
| Robot installabili | FANUC M10 iD/12 da 12 kg al polso e sbraccio 1441 mm |
FANUC M20 iD/25 da 25 kg al polso e sbraccio 1831 mm |
FANUC M20 iD/35 da 35 kg al polso e sbraccio 1831 mm |
|||
| Tipologia di magazzino | A cassetti integrati | |||||
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |||||
| Numero di cassetti* | 5 | 7 | 5 | 7 | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm | 238 mm | 150 mm | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | 746x808 mm | 746x808 mm | |||
| Portata magazzino* | 700 Kg | 980 Kg | 700 Kg | 980 Kg | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | 140 Kg | 140 Kg | |||
| Superficie stoccaggio | 3 mq | 4,2 mq | 3 mq | 4,2 mq | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | 1500 Kg | 1500 Kg | |||
| Dimensioni (LxPxH) | 1848x1164x2300 mm | 1848x1164x2300 mm | 1848x1164x2300 mm | |||
FANUC M10 iD/12 da 12 kg al polso
e sbraccio 1441 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
FANUC M20 iD/25 da 25 kg al polso
e sbraccio 1831 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
FANUC M20 iD/35 da 35 kg al polso
e sbraccio 1831 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
Investi in automazione su macchina utensile e scopri quanto conviene, realmente!
Assistec e ROI-Calculator di FANUC ti aiutano ad elaborare una stima precisa del ritorno sull’investimento per l’automazione con robot di asservimento.
Con robot FANUC M10 iD/12 da 12 kg al polso e sbraccio 1441 mm
Con robot FANUC M20 iD/25 da 25 kg al polso e sbraccio 1831 mm
Con robot FANUC M20 iD/35 da 35 kg al polso e sbraccio 1831 mm
Con robot Fanuc M10 ID/12 da 12 Kg al polso e sbraccio 1441 mm
Con robot Fanuc M20 ID/25 da 25 Kg al polso e sbraccio 1831 mm
Con robot FANUC M20 iD/35 da 25 Kg al polso e sbraccio 1831 mm
