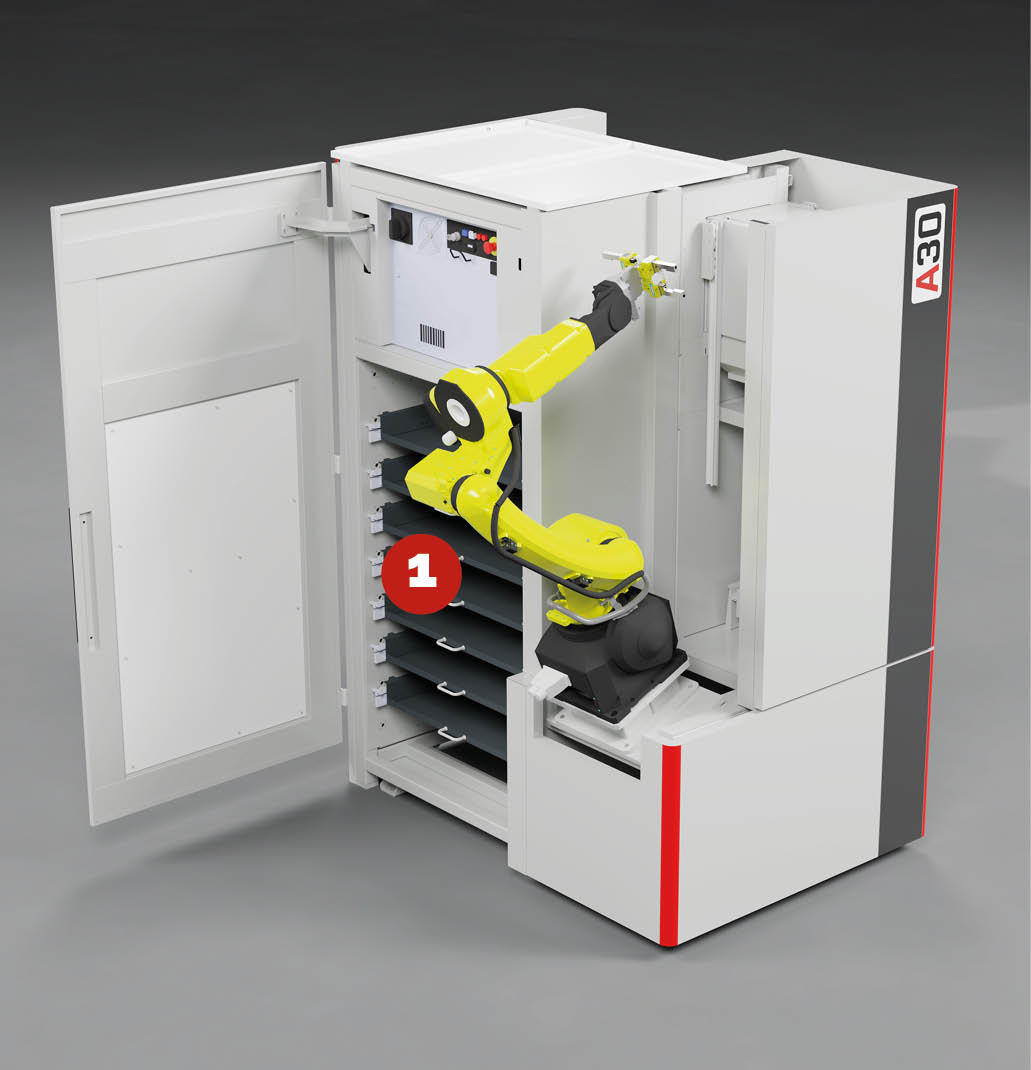

I modelli A3 sono concepiti con magazzino a torre con cassetti integrati nella struttura, a doppia baia per il carico e scarico dei pezzi senza fermo macchina.

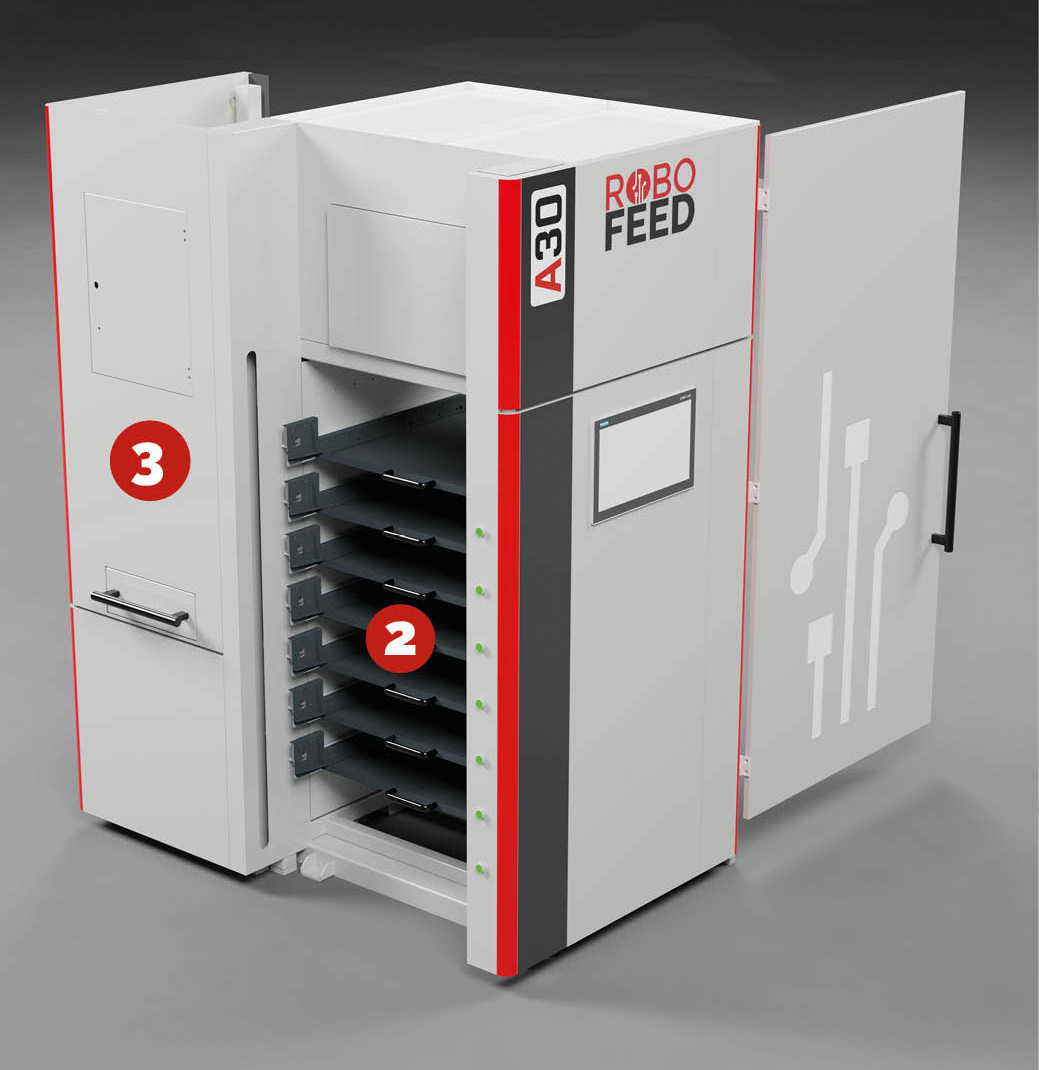

Monitoraggio immediato dell’avanzamento della produzione grazie ad indicatori led a lato macchina.
La rapidità di installazione e configurazione dell’isola, oltre alle sue dimensioni compatte, ne consentono una perfetta integrazione nell’officina.
Carico/scarico senza fermo macchina tramite cassetti accessibili dal lato operatore
Presidio dell’operatore non necessario
Produzione continua delle differenti ricette dipezzi
Adatto anche a lotti medio piccoli
Riattrezzaggio rapido dei cassetti, per un cambioarticolo semplice e veloce

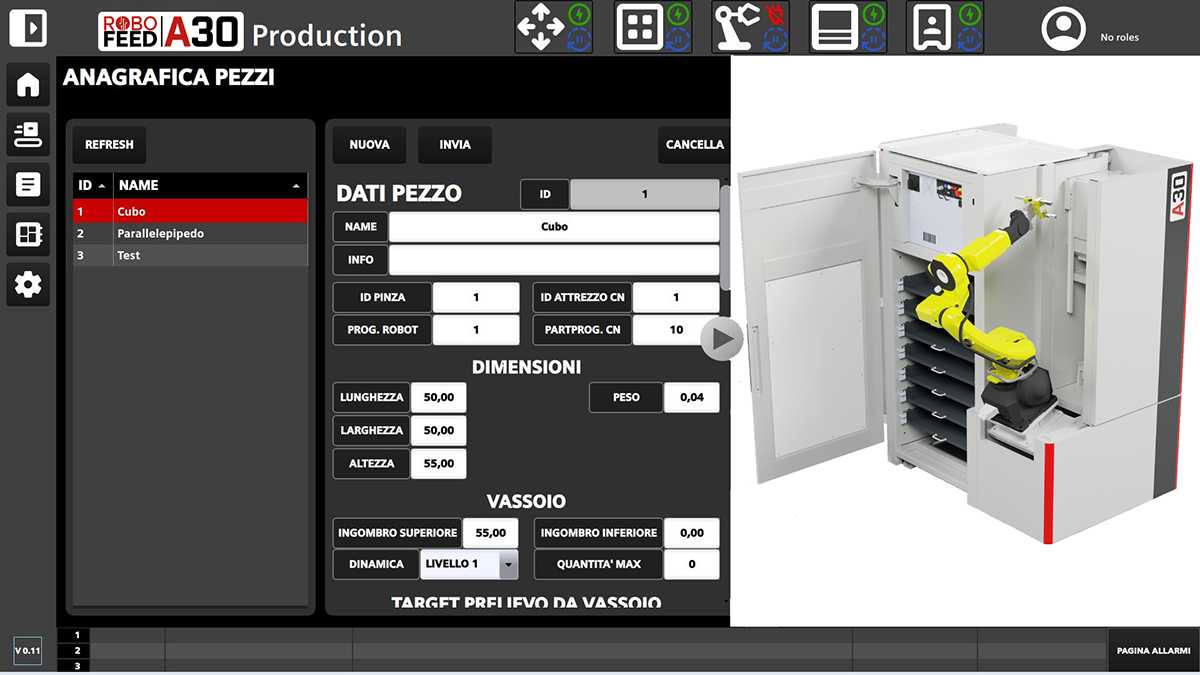

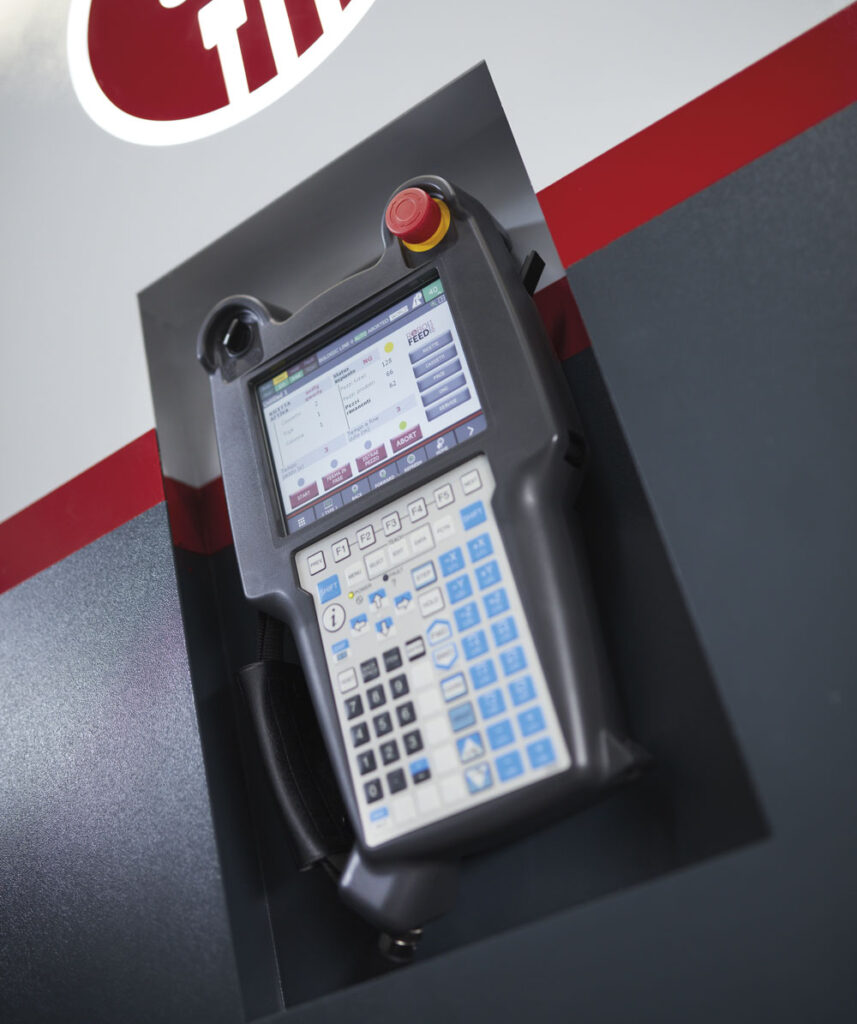

Facilità di programmazione tramite pannelli HMIe software sviluppato da Assistec
per un rapido riattrezzaggio rapido dei cassetti.

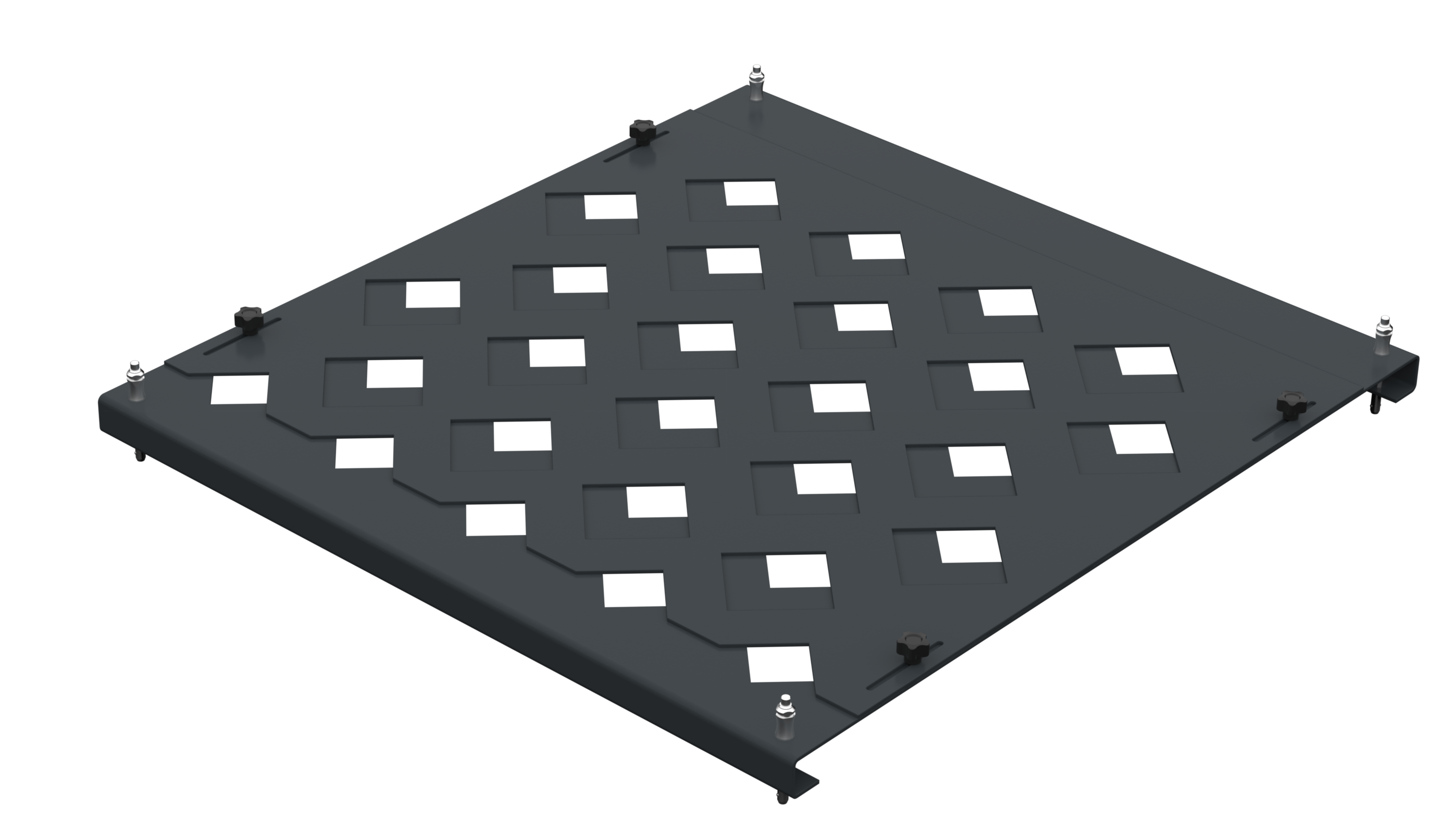

La dima modulare di Assistec è progettata per garantire massima versatilità nella gestione di diverse tipologie di pezzi.
Grazie a specifiche regolazioni, l’operatore può adattarla rapidamente alle esigenze produttive, riducendo tempi di fermo e aumentando l’efficienza.
Il riattrezzaggio avviene in modo intuitivo e veloce grazie agli imbastitori dedicati, che semplificano le operazioni di posizionamento e bloccaggio, migliorando la precisione e la ripetibilità del processo.
con possibilità di personalizzazione delle griffe.
(*dati indicativi da verificare in base alla scelta del modello)
|
|
|
||||
|---|---|---|---|---|---|---|
| Robot installabili | FANUC M10 iD/12 da 12 kg al polso e sbraccio 1441 mm |
FANUC M20 iD/25 da 25 kg al polso e sbraccio 1831 mm |
FANUC M20 iD/35 da 35 kg al polso e sbraccio 1831 mm |
|||
| Tipologia di magazzino | A cassetti integrati | |||||
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |||||
| Numero di cassetti* | 5 | 7 | 5 | 7 | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm | 238 mm | 150 mm | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | 746x808 mm | 746x808 mm | |||
| Portata magazzino* | 700 Kg | 980 Kg | 700 Kg | 980 Kg | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | 140 Kg | 140 Kg | |||
| Superficie stoccaggio | 3 mq | 4,2 mq | 3 mq | 4,2 mq | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | 1500 Kg | 1500 Kg | |||
| Dimensioni (LxPxH) | 1848x1164x2300 mm | 1848x1164x2300 mm | 1848x1164x2300 mm | |||
FANUC M10 iD/12 da 12 kg al polso
e sbraccio 1441 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
FANUC M20 iD/25 da 25 kg al polso
e sbraccio 1831 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
FANUC M20 iD/35 da 35 kg al polso
e sbraccio 1831 mm
| Caratteristica | 5 cassetti | 7 cassetti |
|---|---|---|
| Tipologia di magazzino | A cassetti integrati | |
| Tipologia di cassetti | A doppia estrazione: lato robot e lato operatore | |
| Numero di cassetti* | 5 | 7 |
| Altezza utile cassetti* | 238 mm | 150 mm |
| Dimensione singolo cassetto | 746x808 mm | |
| Portata magazzino* | 700 Kg | 980 Kg |
| Portata singolo cassetto* | 140 Kg | |
| Superficie stoccaggio | 3 mq | 4,2 mq |
| Peso totale* | 1500 Kg | |
| Dimensioni (LxPxH) | 1848x1164x2300 mm | |
Il nostro sistema è progettato per semplificare l’interazione uomo-macchina, rendendo l’automazione accessibile anche a operatori senza competenze specifiche di programmazione.
Nessuna curva di apprendimento complessa, nessun codice da scrivere: tutto è guidato e intuitivo.
Controllo basato su PLC Siemens con interfaccia HMI multitouch: un sistema affidabile, reattivo e progettato per ambienti industriali esigenti.

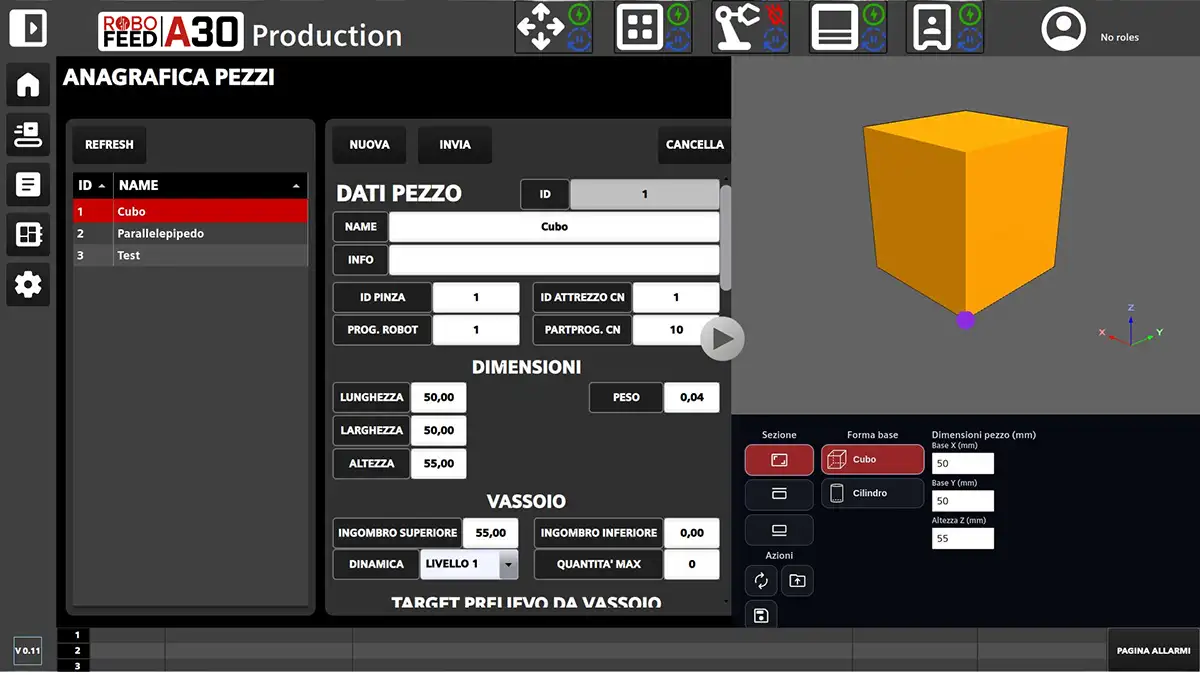

Grazie a un software progettato con logiche user-friendly, l’operatore è accompagnato passo dopo passo nella creazione delle ricette, nella gestione dei flussi e nell’utilizzo della cella robotizzata.
Stazione di ribaltamento
Stazione di centraggio
Stazione di sbavatura
Stazione di riqualificazione
Stazione di deionizzazione
Sistema innovativo di presa e di bloccaggio disponibile nella configurazione con robot Fanuc M20 ID/25 da 25 Kg al polso e sbraccio 1831 mm.
Frutto di una profonda sinergia tra Assistec e Gruppo SCHUNK GmbH & Co. KG, garantisce la lavorazione di tutte le facce dei pezzi grezzi in completa autonomia.
Robo feed A31 con opzione Gressel R-C2 è una della nostre soluzioni plug & play con robot antropomorfo per l’asservimento di macchine utensili.
Dotata di un magazzino a cassettiera con cassetti a doppia baia integrati nella struttura, l’opzione R-C2 consente al robot di gestire direttamente le morse autocentranti per il bloccaggio del pezzo e il caricamento in macchina tramite punto zero.
Le sue dimensioni compatte, oltre alla presenza di laser scanner che evita il montaggio di barriere fisiche di sicurezza, consentono l’installazione anche in presenza di spazi ridotti nell’officina. Così facendo, il massimo accesso alla macchina utensile per riattrezzaggi o lavorazioni in manuale è pienamente garantito.
La cella robotizzata è caratterizzata da un magazzino a torre con 7 cassetti a estrazione bilaterale, sia dal lato del robot che dal lato dell’operatore, dedicati ai pezzi e da un cassetto dedicato al magazzino morse a 12 postazioni.
Il carico dei pezzi grezzi e lo scarico dei pezzi lavorati dai cassetti vengono effettuati senza alcuna interruzione del ciclo di lavorazione e l’operatore può accedervi estraendoli in tutta sicurezza.
Ciascun cassetto ha una dimensione di 755 x 805 mm, un’altezza disponibile di 145 mm e una portata massima di 150 Kg: queste misure rendono il magazzino Robo feed uno dei più capienti tra le soluzioni compatte presenti sul mercato.
Robo feed A31 si presenta come la soluzione più adatta anche a lotti di lavorazione medio-piccoli, grazie al riattrezzaggio rapido dei cassetti e al software semplificato utilizzato perla gestione dei punti presa nel magazzino, uniti al sistema R-C2.
L’operatore, inoltre, è facilitato nell’individuazione dello stato dei cicli di produzione dalla presenza di segnali luminosi e la manutenzione della macchina è agevolata dall’apertura scorrevole del portellone laterale.
Nella sua dotazione standard, Robo feed A31 con opzione Gressel R-C2 è dotata di un cassetto per il deposito di un pezzo campione per il controllo qualità, a richiesta dell’operatore oppure a frequenza programmata.
Investi in automazione su macchina utensile e scopri quanto conviene, realmente!
Assistec e ROI-Calculator di FANUC ti aiutano ad elaborare una stima precisa del ritorno sull’investimento per l’automazione con robot di asservimento.
