ISOLA ROBOTIZZATA MODULARE
IN GRADO DI ASSERVIRE FINO A TRE MACCHINE UTENSILI.
L'evoluzione della personalizzazione per la massima efficienza.
Uno degli ostacoli principali che può incontrare un system integrator durante la progettazione e l’installazione di sistemi automatizzati per l’asservimento di macchine utensili CNC è l’adattamento dell’isola robotizzata agli spazi delle officine meccaniche, spesso differenti. Non sempre, infatti, una soluzione standard in commercio è in grado di adattarsi alle esigenze dei clienti e di Industria 4.0. Inoltre, le soluzioni personalizzate aumentano di gran lunga i tempi di progettazione e l’investimento finanziario. Per risolvere questo tipo di problematica, Assistec ha progettato un sistema robotizzato per l’asservimento delle macchine utensili standard, capace di adeguarsi alla maggior parte delle officine meccaniche, Robofeed Flexi.
I COMPONENTI DELL'EVOLUZIONE ROBOFEED FLEXI
Esistono una serie di plus tecnologici che differenziano Robofeed Flexi dalle altre isole robotizzate presenti sul mercato; in particolare, è la progettazione del sistema di automazione a fare la differenza, che prevede la divisione astratta dello spazio in moduli da dedicare all’isola stessa e il posizionamento dei vari componenti negli spazi individuati che si prestano al miglioramento dell’efficienza di processo.
Lo spazio che occupa Robofeed Flexi all’interno dell’officina meccanica varia da 2×3 mt a 4×4 mt.
I cinque macro elementi che compongono l’isola robotizza sono:
Bancali
Bin Picking (visione 3D alla rinfusa)
Magazzino a Cassetti A3X, per lotti medi
Modula, magazzino verticale a doppia baia per lotti grandi
Scaffali e cabina di carico
Stazione di Marcatura
Sistemi di visione 3D per la presaalla rinfusa dei pezzi
Stazione di Riqualifica
Stazione di Soffiaggio/Centrifuga
Stazione dimensionale acontatto/ottico , integrabile con ilCNC e correttori UT
Stazione di sbavatura
Grigliato su Pavimento
Robofeed Flexi: modularità 4 x 4 m: due macchine, due magazzini.
PLUS TECNOLOGICI PER UN’AUTOMAZIONE A 360°
Una delle possibili configurazioni della linea Flexi, è Robofeed Flexi-RC2, frutto di una profonda sinergia tra imprese. Assistec ha ideato il configuratore che permette di studiare insieme al cliente la soluzione migliore per soddisfare i bisogni produttivi del momento, mentre un sistema innovativo di presa e di bloccaggio realizzato dal Gruppo SCHUNK GmbH & Co. KG (www.schunk.com) garantisce la lavorazione di tutte le facce dei pezzi grezzi in completa autonomia. In questo modo è garantito un aumento della produttività, consentendo agli operatori di dedicarsi ad altri compiti.
Inoltre, il nuovo sistema portapezzi della cassettiera permette all’operatore di movimentare un maggior numero di particolari lavorati senza grandi sforzi fisici.
L’innovazione più significativa è rintracciabile nel sistema di presa della
morsa autocentrante che, completata con il modulo a punto zero,
permette di ottenere un sistema di carico e lavorazione perfettamente
sintonizzato. La morsa autocentrante diventa mano di presa e, grazie al
modulo a punto zero VERO-S SCHUNK, il robot preleva il pezzo da
lavorare dal magazzino e lo porta in macchina, fissando la pinza al modulo
a punto zero. Questo passaggio evita appoggi imprecisi e inutili perdite di
tempo in passaggi di presa. Finita la lavorazione è sufficiente che il robot
riagganci la pinza per lo stoccaggio del pezzo lavorato.
R-C2 by Gressel, inoltre, offre la possibilità di aggiungere un modulo per la
lavorazione della sesta faccia, attraverso un semplice scambio di presa tra
due pinze. Questo cambio presa è possibile grazie al cassetto porta morse
presente sulla cassettiera motorizzata A3X.
VERO-S SCHUNK, modulo a punto zero appositamente sviluppato per applicazioni d’automazione.
I VANTAGGI DI ROBOFEED FLEXI
- Risparmio Economico sull'investimento
- Riduzione delle tempistiche di Progettazione
- Riduzione delle tempisitche d' implementazione
- Riduzione delle tempisitche d'Installazione
- Asservimento fino a tre macchine utensili
- Assistenza prima, durante e dopo l'installazione del RobofeedFlexi
- Software ROBOFEEDMES
La gestione dell’isola robotizzata Flexi è demandata all’App RoboFeed MES, progettata e sviluppata da Assistec.
Si tratta di un supervisore con il quale è possibile pianificare la produzione e tenere traccia dello storico.
- Può essere integrato al proprio MES aziendale e personalizzato
- interfaccia semplice ed intuitiva
LE SOLUZIONI POSSIBILI SONO MOLTEPLICI.
Ogni soluzione viene studiata, progettata e realizzata dal nostro team tecnico per rendere performante ogni singolo modulo connesso con l’altro.

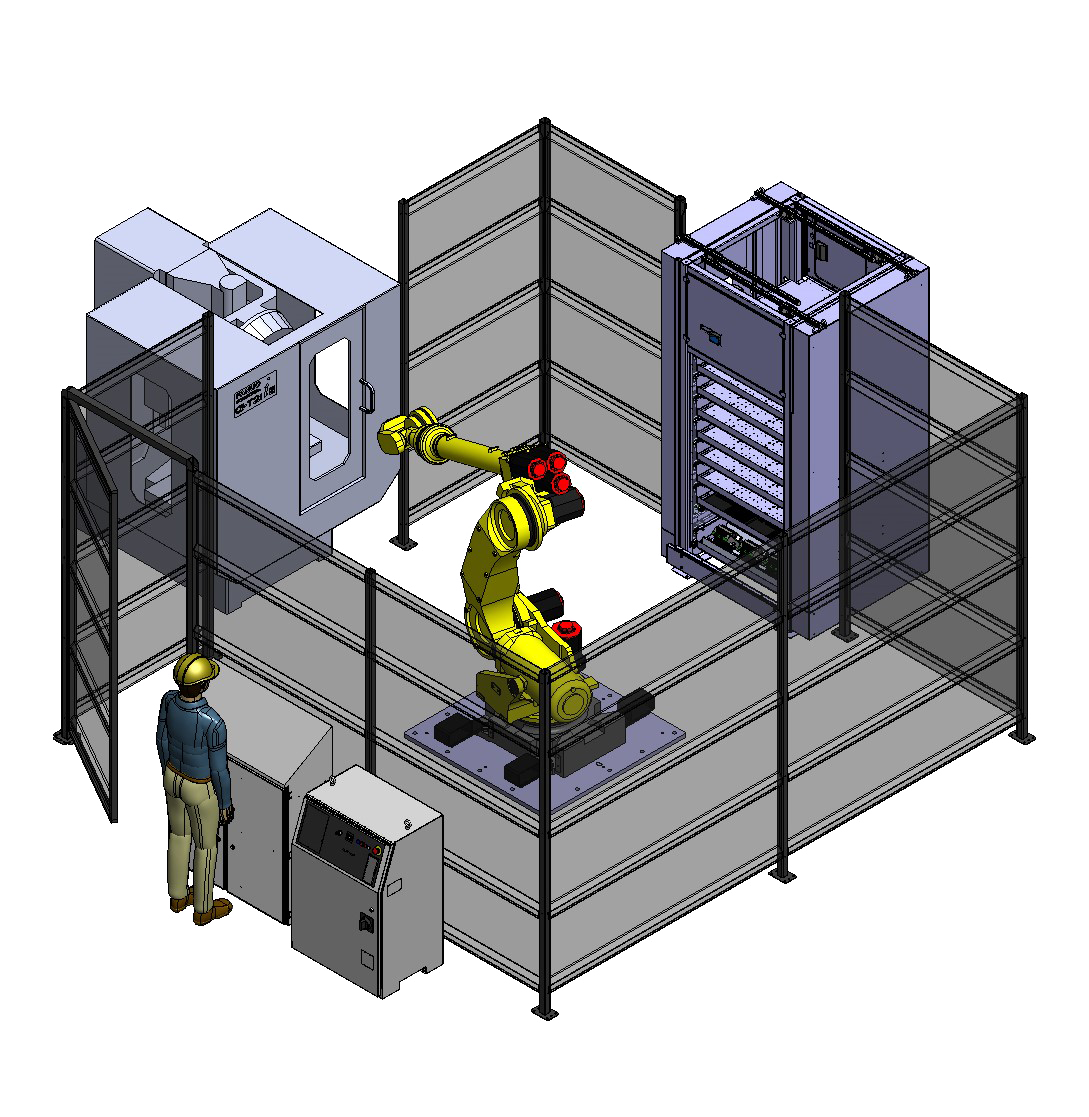

1 Robot
1 magazzino A3X
1 macchina utensile CNC
1 magazzino A3X
1 macchina utensile CNC
1 Robot
2 magazzini A3X
1 macchina utensile CNC
2 magazzini A3X
1 macchina utensile CNC
1 Robot
1 magazzino Modula
2 macchine utensili CNC
1 magazzino Modula
2 macchine utensili CNC
1 Robot
1 magazzino Modula
1 macchina utensile CNC
1 magazzino Modula
1 macchina utensile CNC
1 Robot
2 magazzini A3X
2 macchine utensili CNC
2 magazzini A3X
2 macchine utensili CNC

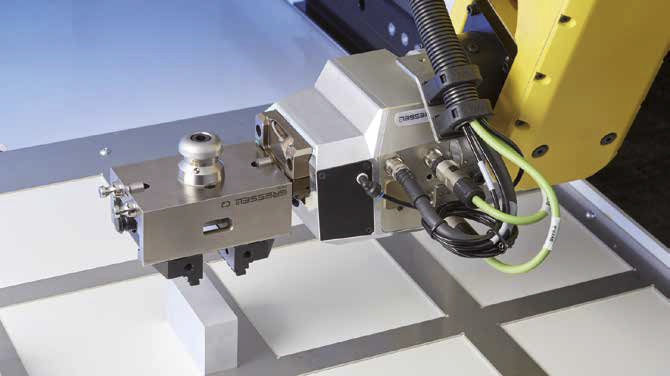

Nuova pinza autocentrante RC2
La RoboFeed Flexi, come per tutte le altre isole robotizzate RoboFeed, può essere integrata con il sistema innovativo di presa e bloccaggio realizzato dal Gruppo Schunk GmbH & Co.
L’associazione tra i due sistemi permetterebbe la lavorazione di tutte le facce dei pezzi grezzi in completa autonomia, aumentando la produttività e consentendo agli operatori di dedicarsi ad altri compiti.
roi
calculator
investi in automazione su macchina utensile e scopri quanto conviene, realmente!
Assistec e ROI-Calculator di FANUC ti aiutano ad elaborare una stima precisa del ritorno sull’investimento per l’automazione con robot di asservimento.
