Soluzione collaborativa per l’asservimento e pallettizzazione a bordo della macchina utensile CNC
Le officine meccaniche stanno affrontando una trasformazione senza precedenti. Lotti sempre più piccoli, produzioni variabili, difficoltà nel reperire operatori qualificati, tempi di consegna ridotti e necessità di sfruttare al massimo ogni centro di lavoro stanno cambiando il modo di produrre.
Molto spesso il collo di bottiglia non è rappresentato dalla macchina utensile, ma dalla gestione del materiale.
Preparare pallet per movimentare pezzi, rifornire la produzione e mantenere attive le macchine durante i turni non presidiati sono attività che assorbono tempo, risorse e valore. Per questo nasce ROBO FEED C3.
Una soluzione robotizzata collaborativa, equipaggiata con il robot Fanuc CRX-30iA da 30 kg, con lo scopo di automatizzare il carico e lo scarico di pezzi direttamente su pallet, aumentando l’autonomia produttiva della macchina utensile e riducendo l’intervento dell’operatore.

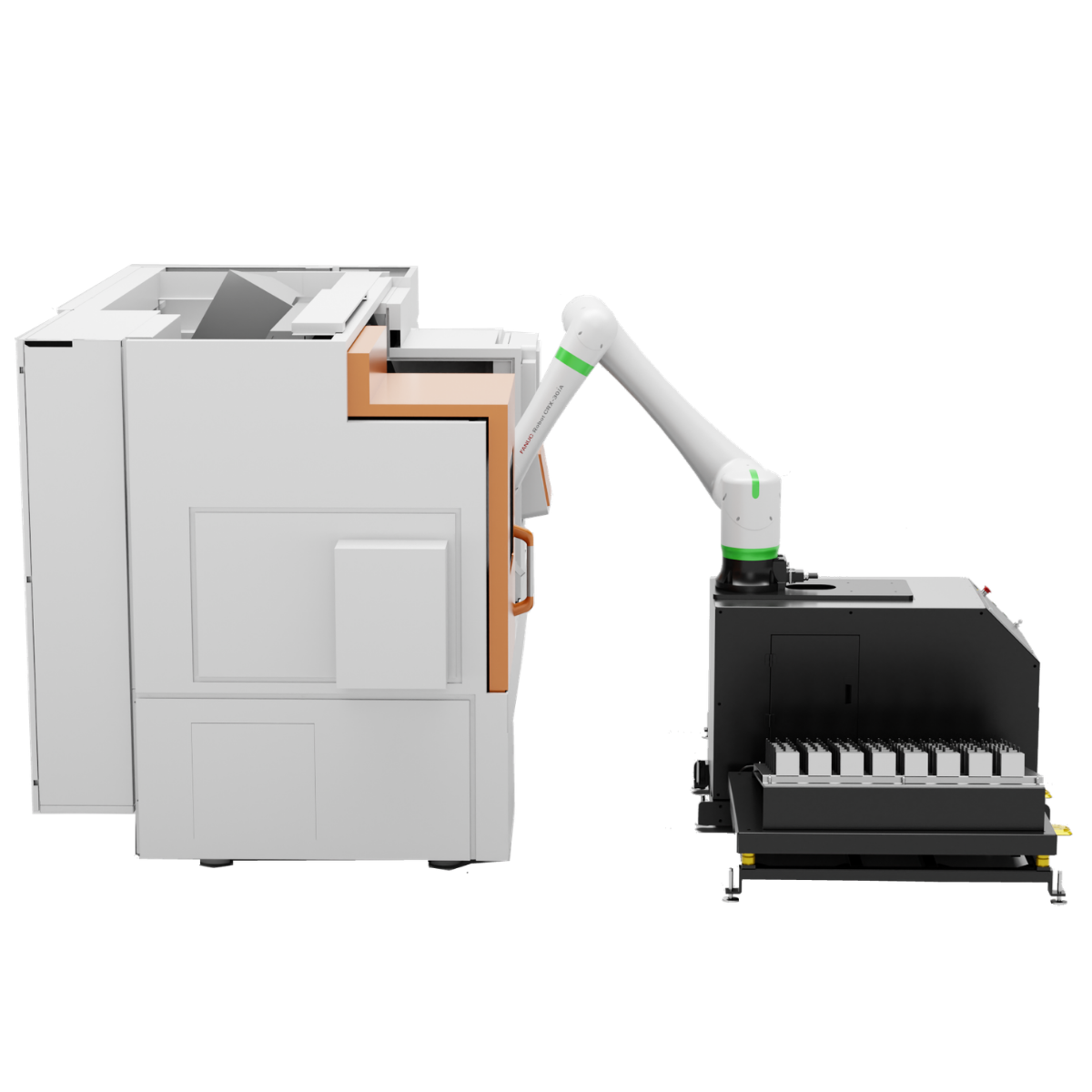

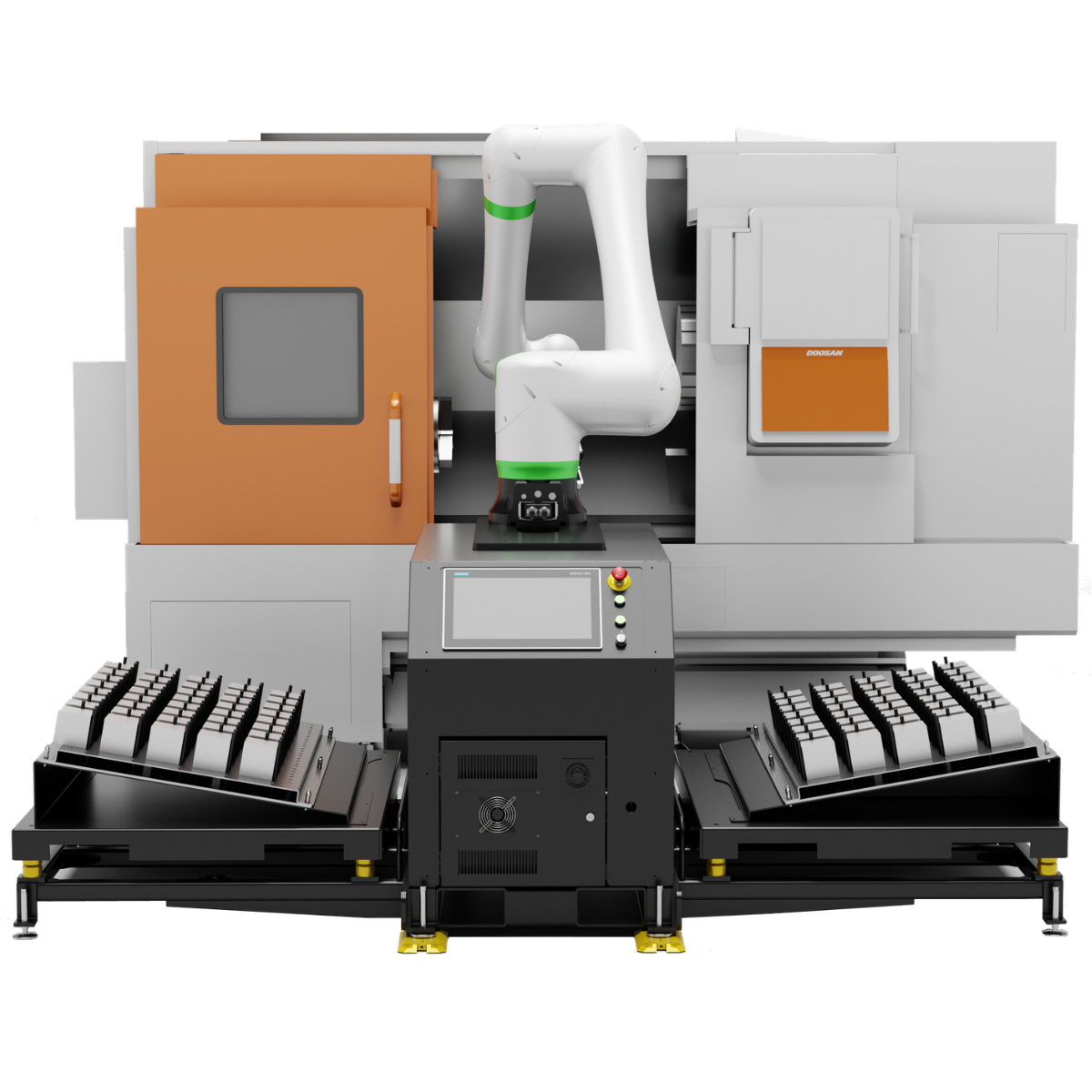

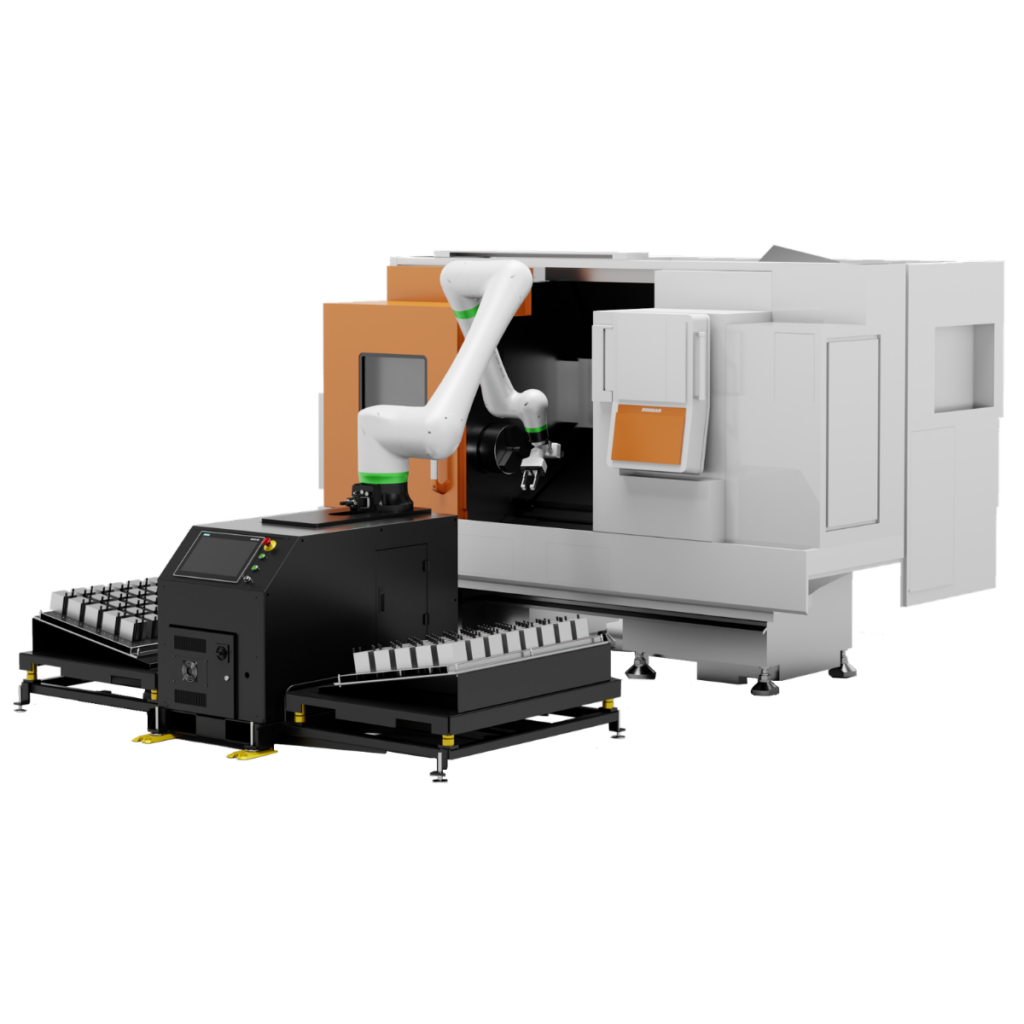

ROBO FEED C3 è una cella robotizzata collaborativa dedicata all’asservimento delle macchine utensili CNC attraverso la gestione di pallet.

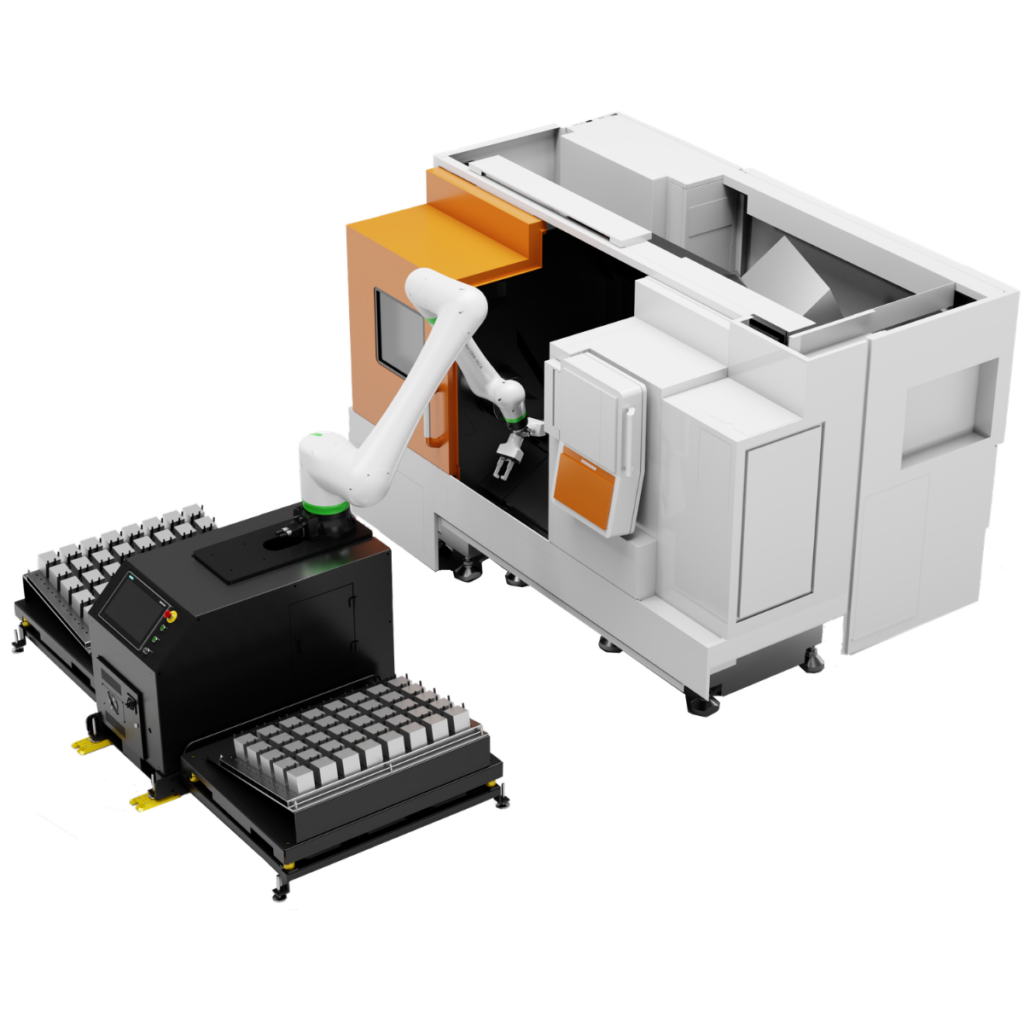

Il sistema permette al robot di prelevare i componenti direttamente dai pallet di produzione, caricarli nella macchina utensile, scaricare il pezzo lavorato e riposizionarlo automaticamente sul pallet dedicato, mantenendo il processo completamente autonomo.
La soluzione è stata progettata per integrarsi facilmente all’interno delle officine meccaniche senza modificare il layout esistente.
L’obiettivo non è soltanto automatizzare una macchina utensile. L’obiettivo è garantire continuità produttiva.
Aumento delle ore di produzione non presidiate;
Maggiore saturazione delle macchine utensili CNC;
Riduzione dei tempi di attesa tra un ciclo e l'altro;
Migliore organizzazione del flusso produttivo;

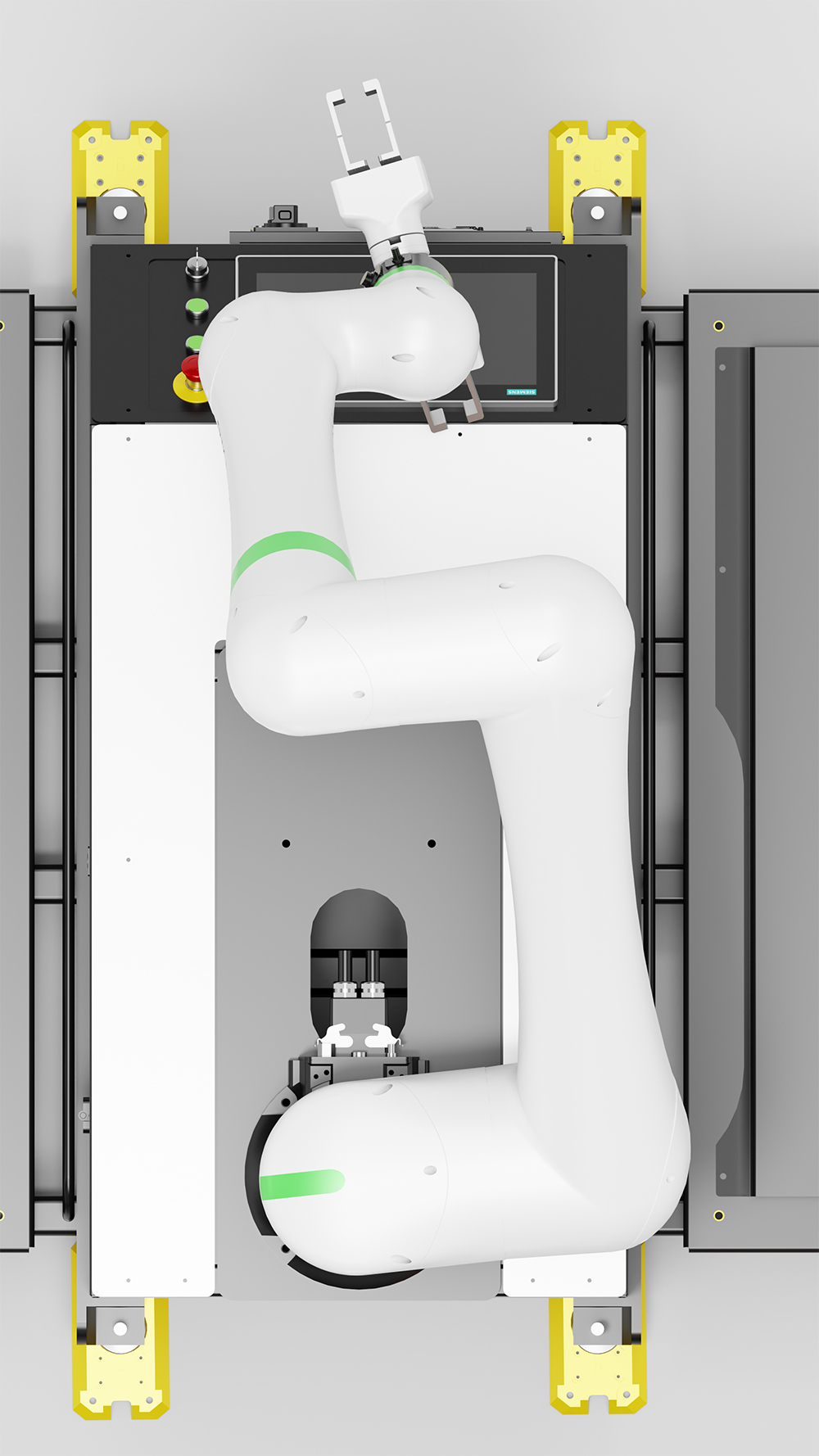

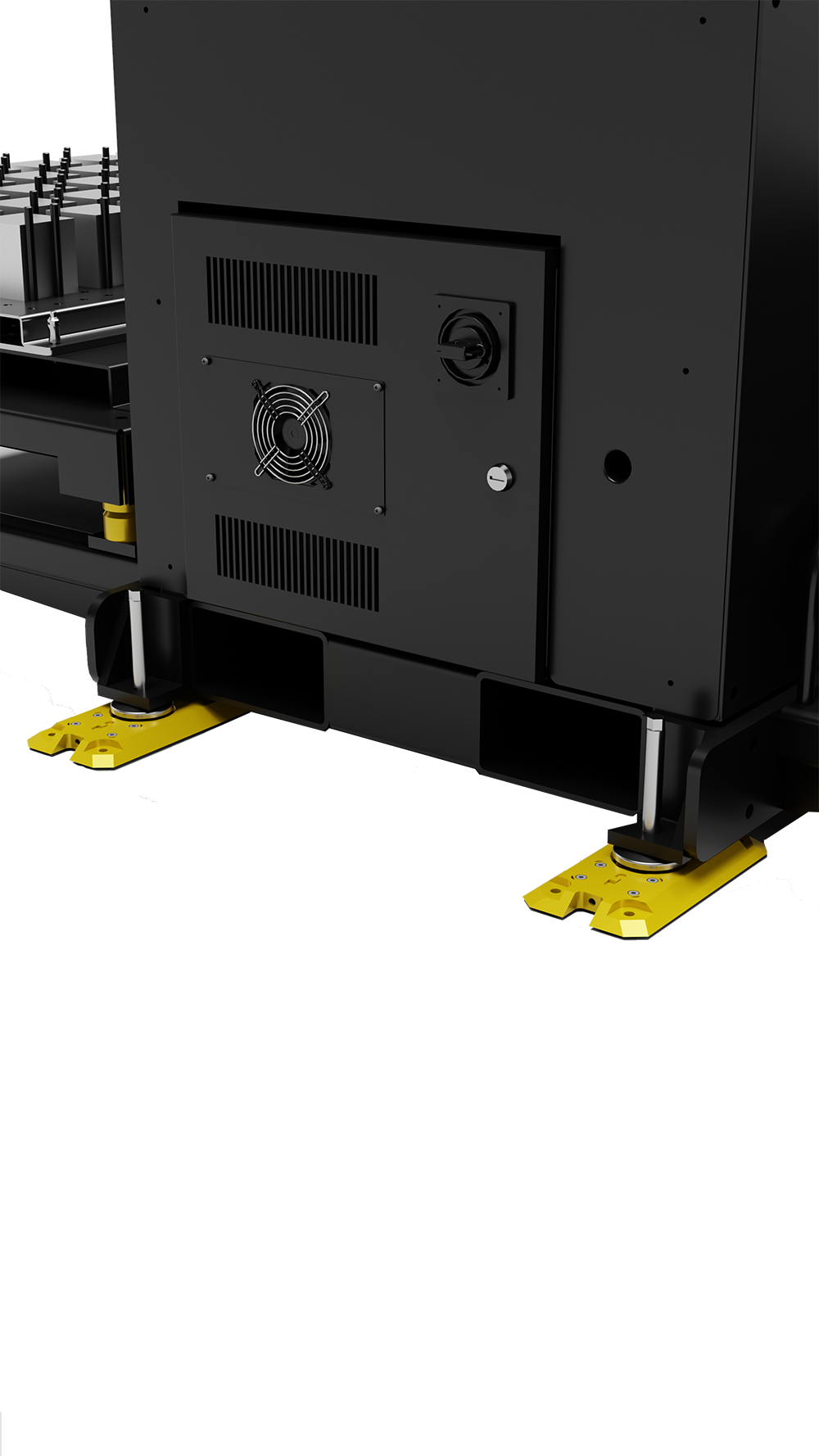

Spostamento e riposizionamento rapido e preciso della cella grazie a punti zero a terra; (1)
Facili operazioni di ripresa pezzo o di manutenzione macchina;
Riduzione delle attività manuali ripetitive e sicurezza degli operatori;
Gestione ottimizzata della logistica del materiale in ingresso e uscita;
Rapido ritorno dell'investimento grazie all'aumento della produttività.
Il funzionamento della cella è stato progettato per essere semplice e intuitivo.
Durante l’intero processo l’operatore può preparare il pallet successivo senza interrompere la produzione.

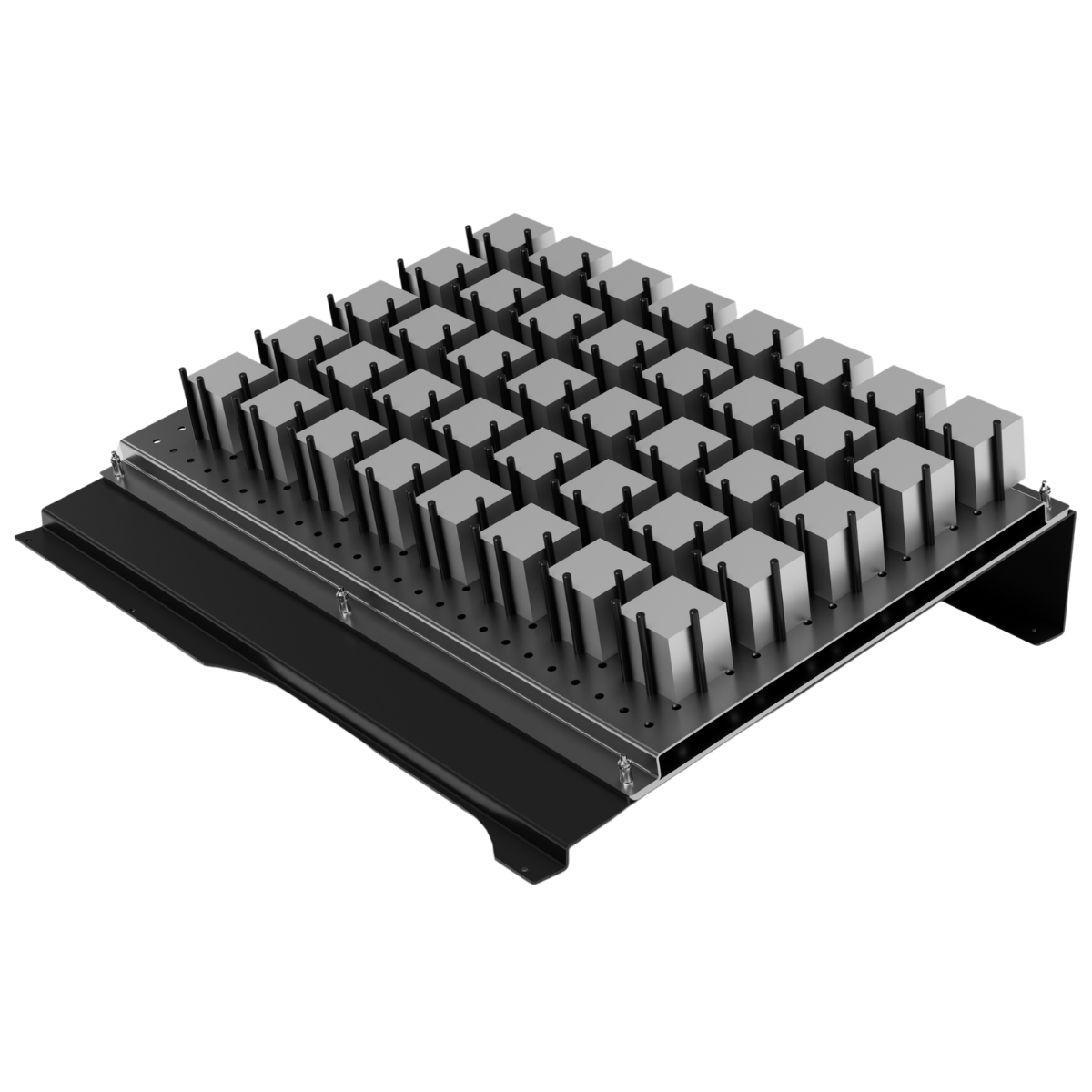

L'operatore prepara uno o più pallet con il materiale grezzo;
Tramite il pannello HMI l’operatore seleziona il ciclo di lavoro;
Il robot preleva il pezzo dal pallet;
Carica il componente all'interno della macchina utensile;
Al termine della lavorazione scarica il pezzo;
Deposita il pezzo finito sul pallet dedicato;
Il ciclo continua fino al completo svuotamento del pallet.

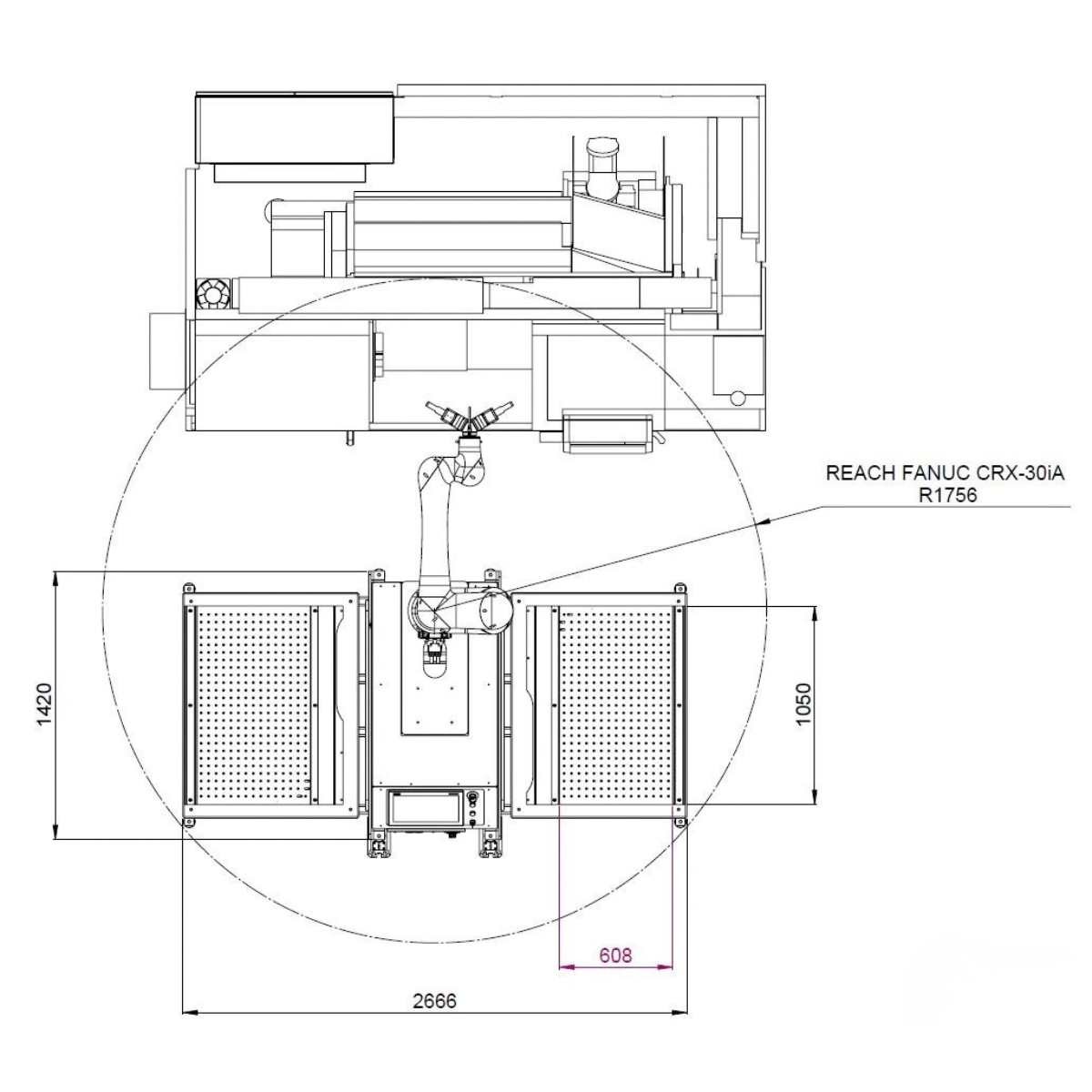

| ROBO FEED C33 | |
|---|---|
| Robot installato | Cobot Fanuc CRX-30iA/L |
| Portata polso | 30 kg |
| Sbraccio robot | 1756 mm |
| Altezza | 950 mm senza robot |
| Larghezza | 2650 mm |
| Profondità | 1420 mm |
| Robot installato | Cobot Fanuc CRX-30iA/L |
| Portata polso | 30 kg |
| Sbraccio robot | 1756 mm |
| Altezza | 950 mm senza robot |
| Larghezza | 2650 mm |
| Profondità | 1420 mm |

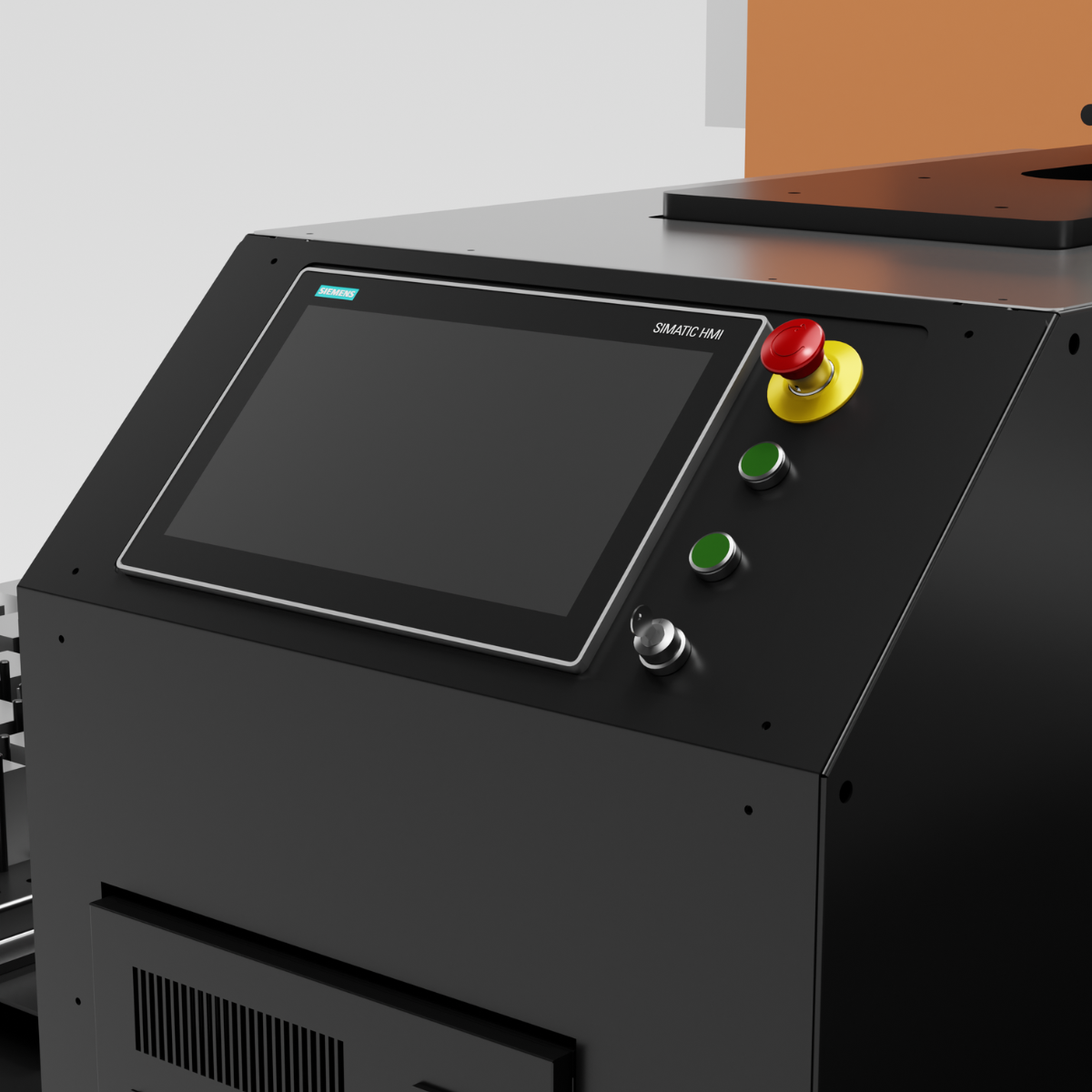

Controllo basato su PLC
con interfaccia HMI multitouch
un sistema affidabile, reattivo e progettato per differenti ambienti industriali.

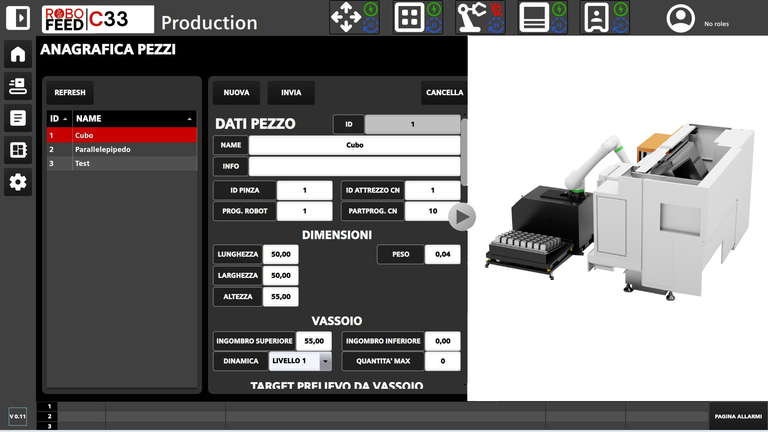

Interfaccia semplice e guidata
grazie ad un software progettato con logiche user-friendly, l’operatore è accompagnato passo dopo passo nell’utilizzo della cella robotizzata.
Software integrabile a sistemi esterni

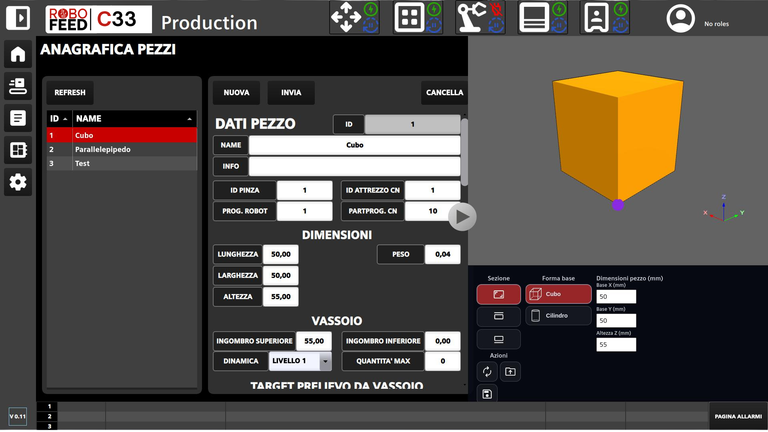

le anagrafiche e i flussi di produzione possono essere inserite direttamente a bordo macchina oppure importate da sistemi ERP/MES esterni.
(6) Stazione di ribaltamento
