MAGAZZINi A TORRE CON ROBOT

PER ASSERVIMENTO MACCHINE CNC

Soluzioni robotizzate per asservimento macchine CNC con magazzino a torre e cassetti a doppia baia integrati

RoboFeed A è una famiglia di celle robotizzate per il carico/scarico di pezzi non impilabili e alberi di piccole/medie dimensioni.

I modelli A30 e A31 sono concepiti con magazzino a torre con cassetti integrati nella struttura, a doppia baia per il carico e scarico dei pezzi senza fermo macchina. Monitoraggio immediato dell’avanzamento della produzione grazie ad indicatori led a lato macchina. La rapidità di installazione e configurazione dell’isola, oltre alle sue dimensioni compatte, ne consentono una perfetta integrazione nell’officina.

APERTURA CASSETTI BILATERALE

Cassetti totalmente estraibili sia lato robot che lato operatore.

I cassetti accessibili dal lato operatore, permettono il carico/scarico senza fermo macchina per cicli di produzione senza interruzioni.

Manutenzione facilitata

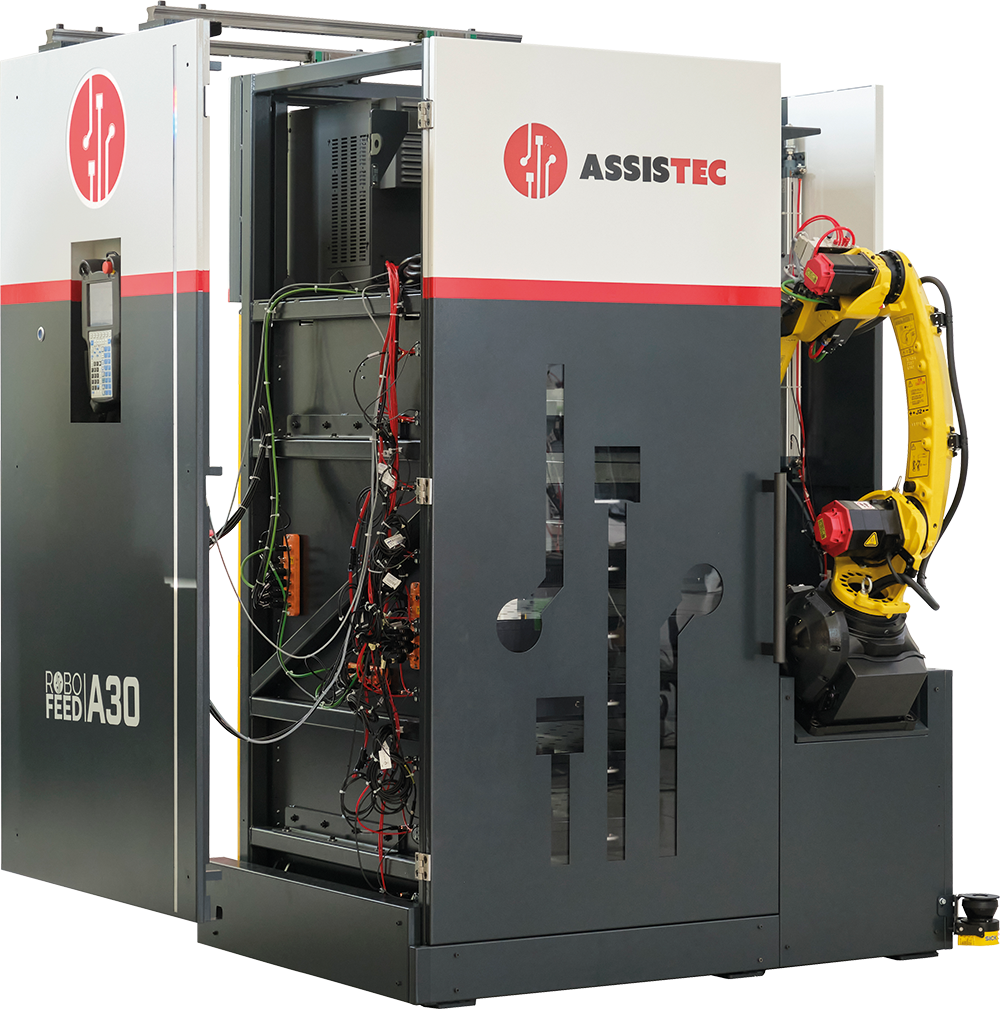

Portello apribile per un accesso facilitato per la manutenzione della macchina

laser scanner

VANTAGGI

Configurazioni A30 / A31

(*dati indicativi da verificare in base alla scelta del modello)

  • Tipologia di magazzino Fisso
  • Tipologia di cassetti A doppia estrazione: lato robot e lato operatore
  • Numero di cassetti* 9
  • Dimensione singolo cassetto 745x805 mm
  • Altezza utile cassetti* 145 mm
  • Portata magazzino* 1080 Kg
  • Portata singolo cassetto* 120 Kg
  • Superficie stoccaggio 5 mq
  • Robot installabili FANUC M10 iD/12 da 12 kg al polso e sbraccio 1441 mm
  • Peso totale* 1500 Kg
  • Dimensioni (LxPxH) 1610x1090x2320 mm

    escluso optional e pinze

  • Tipologia di magazzino Fisso
  • Tipologia di cassetti A doppia estrazione: lato robot e lato operatore
  • Numero di cassetti* 9
  • Dimensione singolo cassetto 745x805 mm
  • Altezza utile cassetti* 145 mm
  • Portata magazzino* 1080 Kg
  • Portata singolo cassetto* 120 Kg
  • Superficie stoccaggio 5 mq
  • Robot installabili FANUC M20 iD/25 da 25 kg al polso e sbraccio 1441 mm
  • Peso totale* 1500 Kg
  • Dimensioni (LxPxH) 1610x1090x2320 mm

    escluso optional e pinze

Due soluzioni di robot

per la massima adattabilità

I due robot FANUC M10 iD/12  e FANUC M20 iD/25, grazie alle loro diverse capacità di carico e sbraccio, rendo le soluzioni Robofeed A30 e Robofeed A31 perfette per ogni soluzione produttiva

Opzioni disponibili A30 / A31

Con opzione pinza
schunk r-c2

Riproduci video

sistema innovativo di presa e di bloccaggio
disponibile nella configurazione con robot Fanuc M20 ID/25
da 25 Kg al polso e sbraccio 1831 mm.

Frutto di una profonda sinergia tra Assistec e Gruppo SCHUNK GmbH & Co. KG,  garantisce la lavorazione di tutte le facce dei pezzi grezzi in completa autonomia.

Robofeed A31 con opzione Gressel R-C2 è una della nostre soluzioni plug & play con robot antropomorfo per l’asservimento di macchine utensili.
Dotata di un magazzino a cassettiera con cassetti a doppia baia integrati nella struttura, l’opzione R-C2 consente al robot di gestire direttamente le morse autocentranti per il bloccaggio del pezzo e il caricamento in macchina tramite punto zero.
Le sue dimensioni compatte, oltre alla presenza di laser scanner che evita il montaggio di barriere fisiche di sicurezza, consentono l’installazione anche in presenza di spazi ridotti nell’officina. Così facendo, il massimo accesso alla macchina utensile per riattrezzaggi o lavorazioni in manuale è pienamente garantito.

Pinza Schunk R-C2
laser scanner
Laser scanner di sicurezza
Punto zero
Presa pinza da cassetto
Stoccaggio automatizzato dei particolari lavorati nei cassetti

La cella robotizzata è caratterizzata da un magazzino a torre con 7 cassetti a estrazione bilaterale, sia dal lato del robot che dal lato dell’operatore, dedicati ai pezzi e da un cassetto dedicato al magazzino morse a 12 postazioni.
Il carico dei pezzi grezzi e lo scarico dei pezzi lavorati dai cassetti vengono effettuati senza alcuna interruzione del ciclo di lavorazione e l’operatore può accedervi estraendoli in tutta sicurezza.
Ciascun cassetto ha una dimensione di 755 x 805 mm, un’altezza disponibile di 145 mm e una portata massima di 150 Kg: queste misure rendono il magazzino Robofeed uno dei più capienti tra le soluzioni compatte presenti sul mercato.
Robofeed A31 si presenta come la soluzione più adatta anche a lotti di lavorazione medio-piccoli, grazie al riattrezzaggio rapido dei cassetti e al software semplificato utilizzato perla gestione dei punti presa nel magazzino, uniti al sistema R-C2.

L’operatore, inoltre, è facilitato nell’individuazione dello stato dei cicli di produzione dalla presenza di segnali luminosi e la manutenzione della macchina è agevolata dall’apertura scorrevole del portellone laterale.
Nella sua dotazione standard, Robofeed A31 con opzione Gressel R-C2 è dotata di un cassetto per il deposito di un pezzo campione per il controllo qualità, a richiesta dell’operatore oppure a frequenza programmata.
