LA PIÙ COMPATTA SOLUZIONE AUTOMATIZZATA “PLUG & PLAY” PER L’ASSERVIMENTO MACCHINE CNC
Il reparto ricerca e sviluppo di Assis-tec ha sviluppato una efficace soluzione completamente automatizzata per l’asservimento di macchine utensili. L’efficienza e l’affidabilità Fanuc è alla base delle nostre macchine Robo feed.
Il robot comporta un minimo ingombro pari a 1,3 mq di superficie occupata e offre una disponibilità operativa fino a 24 cassetti.
Attraverso la combinazione di più robot preposti alle diverse fasi del processo produttivo è possibile migliorare il grado di automazione dell’intera linea di produzione.
Soluzioni robotizzate compatte plug & play

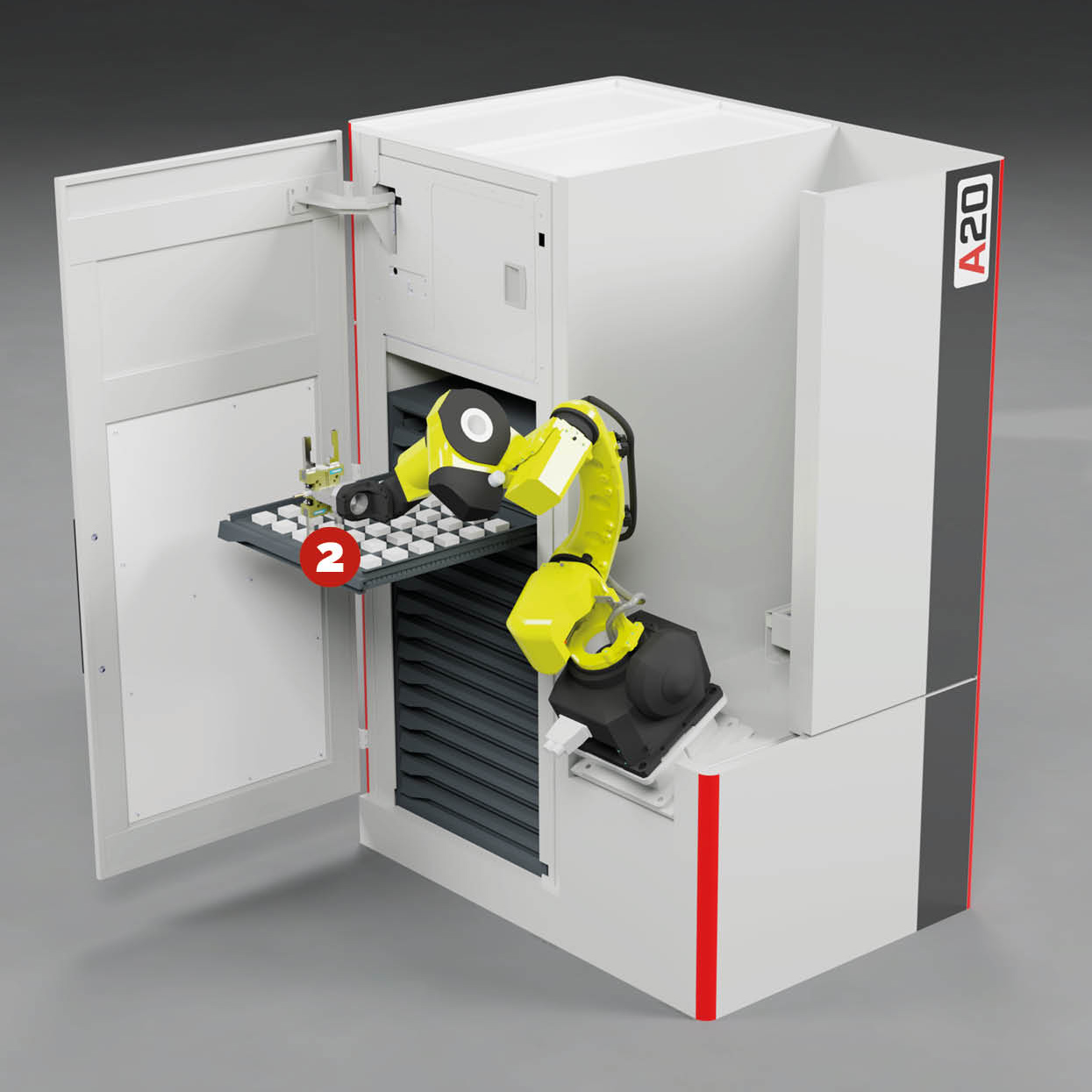

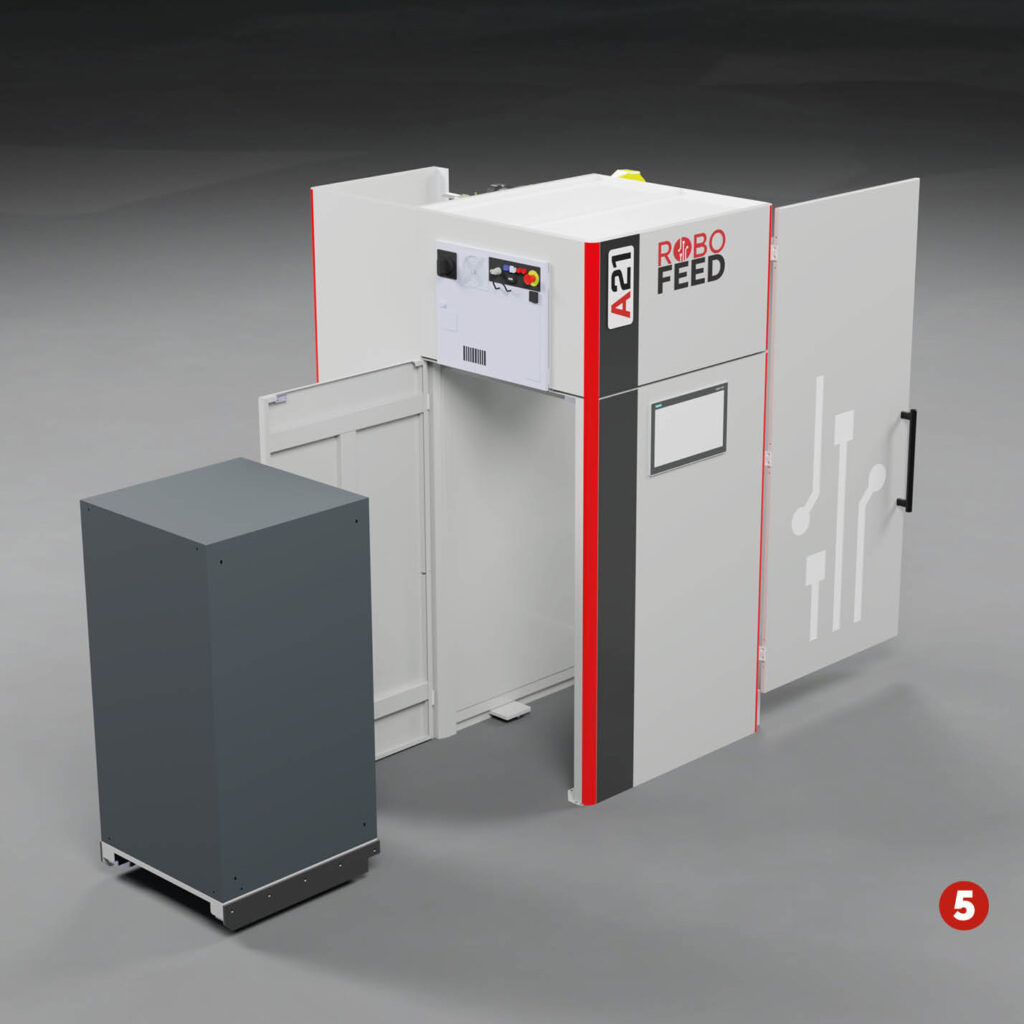

CON CASSETTIERA ESTRAIBILE
CASSETTIERA ESTRAIBILE ANTIRIBALTAMENTO
-
Tipologia di magazzino Movimentabile con transpallet
-
Tipologia di cassetti Ad estrazione totale lato robot
-
Numero di cassetti* Massimo 16
-
Dimensione singolo cassetto 600X600 mm
-
Altezza utile cassetti* variabile in base al nr cassetti
-
Portata singolo cassetto* 50 Kg
-
Superficie stoccaggio variabile in base al nr cassetti
-
Robot installabili
-
FANUC M10 iD/12 da 12 kg al polso e sbraccio 1441 mm
-
FANUC M20 iD/25 da 25 kg al polso e sbraccio 1831 mm
-
Peso totale* 1000 Kg (escluso cassettiera)
-
Dimensioni (LxPxH) 155X108X222 cm
escluso optional e pinze
VANTAGGI
- Riattrezzaggio rapido dei cassetti, per un cambio articolo semplice e veloce
- Adatto anche a lotti medio piccoli
- Assenza di barriere di sicurezza grazie alla presenza di un laser scanner
- Cassetto dedicato al controllo di qualità pezzo lavorato

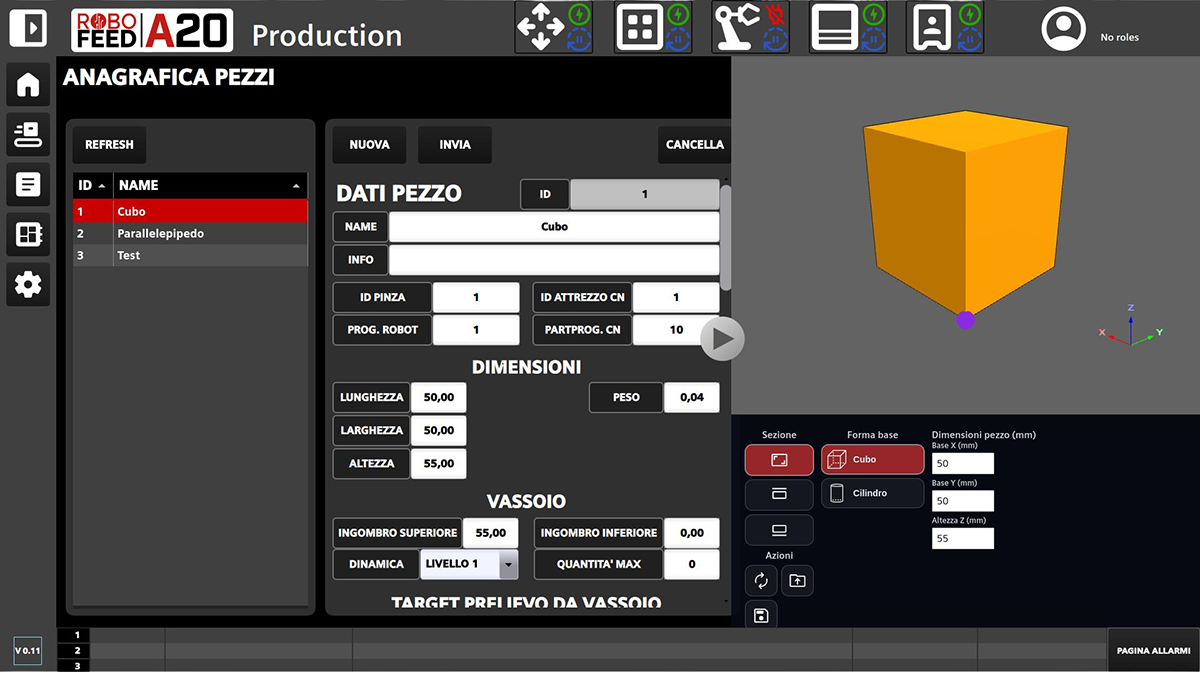

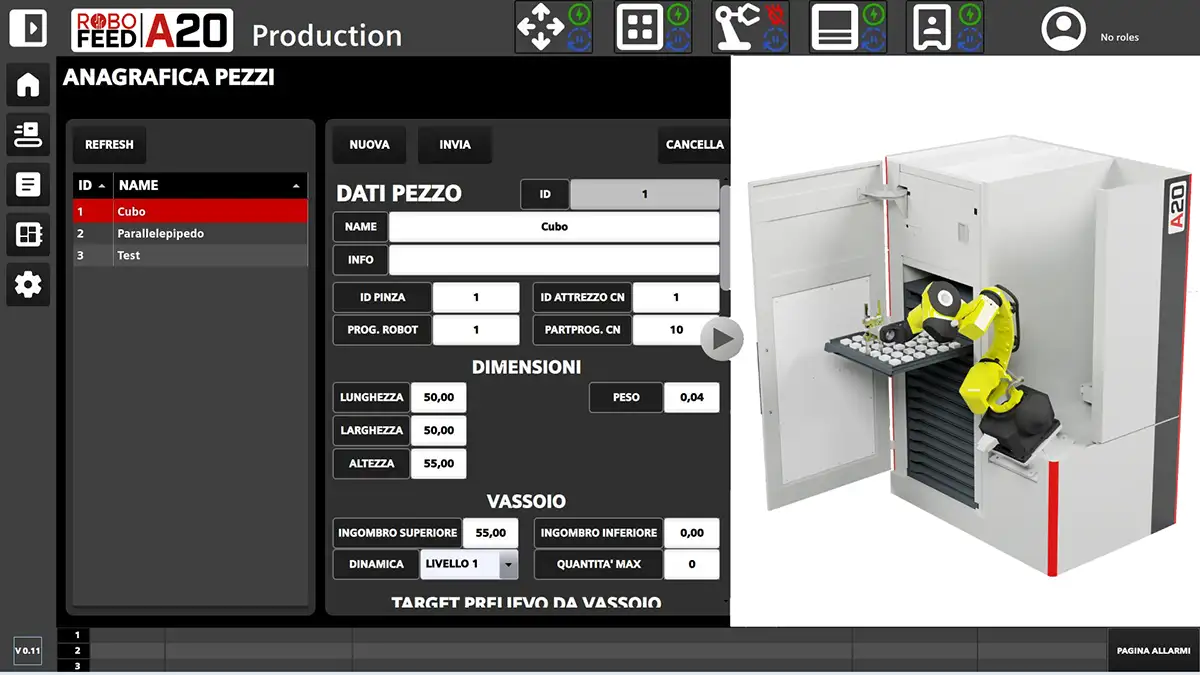

- Facilità di programmazione tramite TOUCH PENDANT e software sviluppato da Assistec
- Ampia possibilità di personalizzazione dei polsi Robot e delle griffe di presa pezzo
- Soluzione “INDUSTRIA 4.0” ready
- Facile movimentazione dei pezzi all’interno della fabbrica, in una ottica di “lean manufacturing”
Opzioni disponibili A20 e A21
- Unità di soffiaggio esterna
- Soffiaggio sul polso del Robot
- Stazione di ribaltamento, fasatura, sbavatura o riqualifica del pezzo in lavorazione

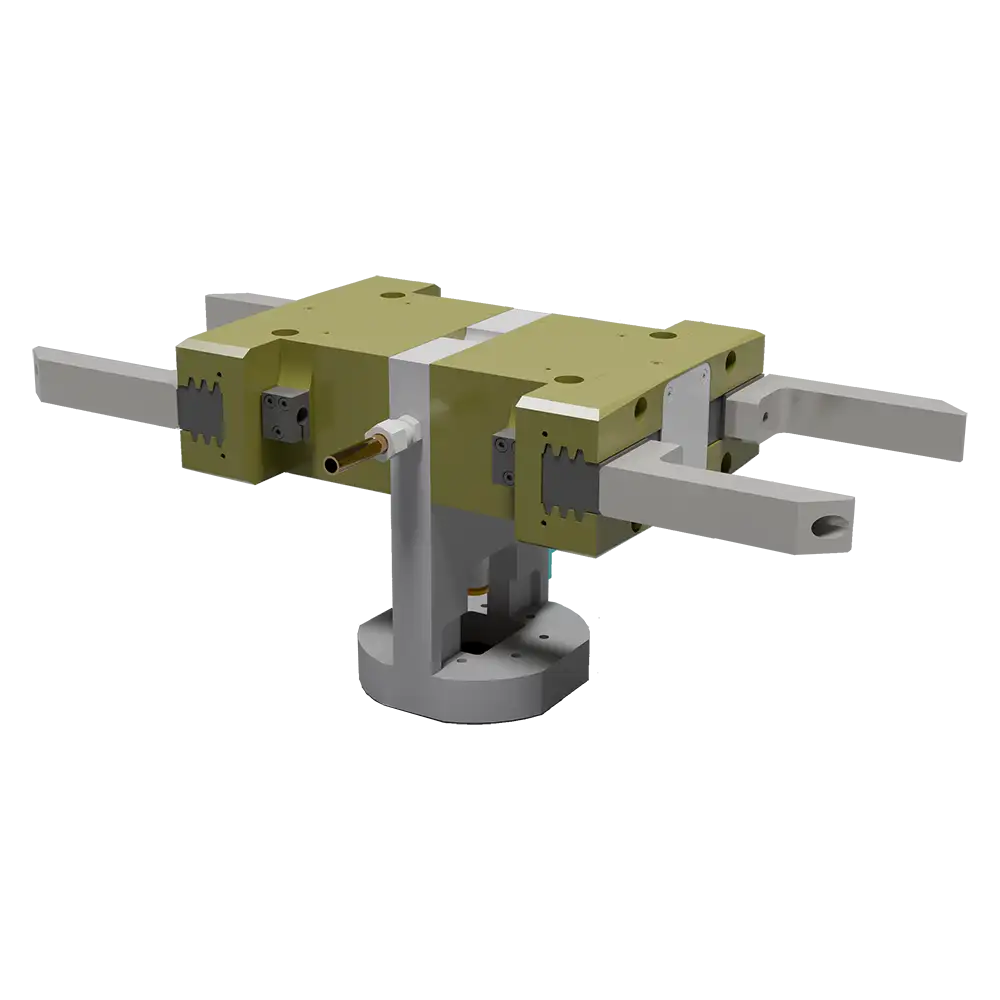

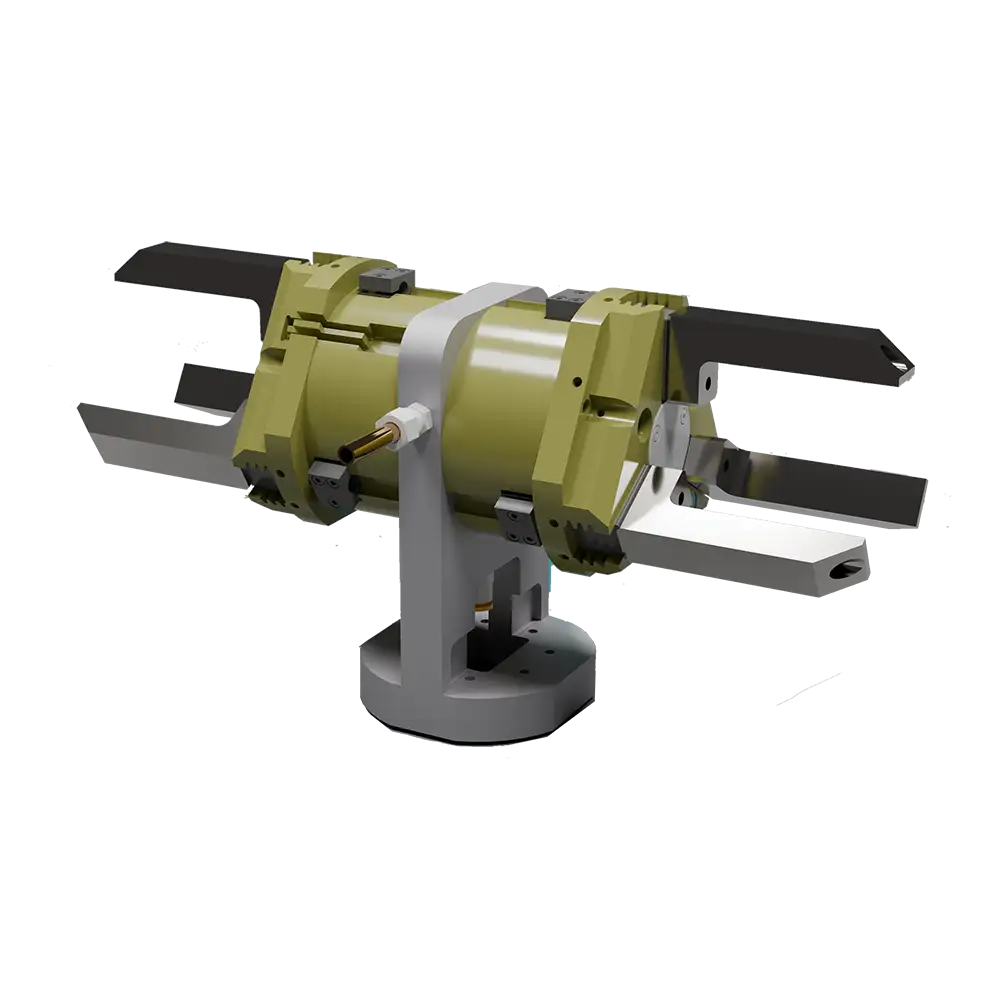

- Polso doppio oppure singolo
- Regolazione rapida delle griffe
- Interfacciamento con stazioni di misura, marcatura o lavorazioni di finitura
- App personalizzata per il monitoraggio dei dati macchina e la ricezione in remoto di messaggi di stato e di allarme
- Sistemi di visione 2D/3D
- Progettazione e realizzazione di dime/blister a disegno per l'alloggiamento dei pezzi nel magazzino
Stazione di centraggio
Stazione di ribaltamento
Stazione di sbavatura
Stazione di deionizzazione
Stazione di riqualificazione
